Silindirik Kapasitif Sensörler

Silindirik kapasitif sensörler, indüktif sensörlerle aynı dişli gövde formunu (M12/M18/M30) kullanır ama metal dışındaki nesneleri de (cam, ahşap, plastik) algılayabilir. Omron’un E2K-X serisi ve Telemecanique’in XT2/XT5 serisi silindirik kapasitif sensörleri, genel amaçlı nesne algılamada kullanılır; Omron’un E2K-C serisi aynı gövdede ayarlanabilir, uzun menzilli bir seçenek sunar. Not: Panasonic’in FA sensör kataloğunda ayrı bir kapasitif sensör hattı bulunmuyor, bu kartta yalnızca Omron ve Telemecanique ürünleri yer alıyor. Gövde çapı ve algılama mesafesi uygulamaya göre seçilir.

Telemecanique’in XT kapasitif sensör ailesi (eski adıyla OsiSense XT); metal, mineral, ahşap, plastik, cam, karton, deri, seramik ve sıvılar dâhil her malzemeyi iletkenliğinden bağımsız olarak 20 mm’ye kadar temassız algılar. Silindirik gövdede iki güncel seri vardır: plastik gövdeli, çift yalıtımlı XT2 (M18 Sn 8 mm, M30 Sn 15 mm; 12-24 V DC PNP NC+NO 4 telli veya 24-240 V AC 2 telli sürümler, gömülemez montaj, IP67) ve nikel kaplı pirinç gövdeli XT5 (M18 Sn 5 mm, M30 Sn 10 mm; 24 V DC 3/4 telli NO veya NC+NO, gömülebilir montaj, IP65/IP67). Ø32 düz gövdeli pirinç XT1 (Sn 15 mm, 24-240 V AC 2 telli, gömülebilir) da güncel katalogdadır; XT1’in M18/M30 modelleri ise üretimden kalkmıştır. Bağlantı 2 m kablo veya M12 konnektörle yapılır.

Telemecanique XT serisi — silindirik kapasitif modeller (8)

Aşağıdaki XT2, XT5 ve XT1 modellerinin tamamı üreticinin güncel kataloğundan doğrulanmıştır (M18/M30 dişli gövde, Ø32 düz gövde; DC ve 24-240 V AC sürümler).

Telemecanique

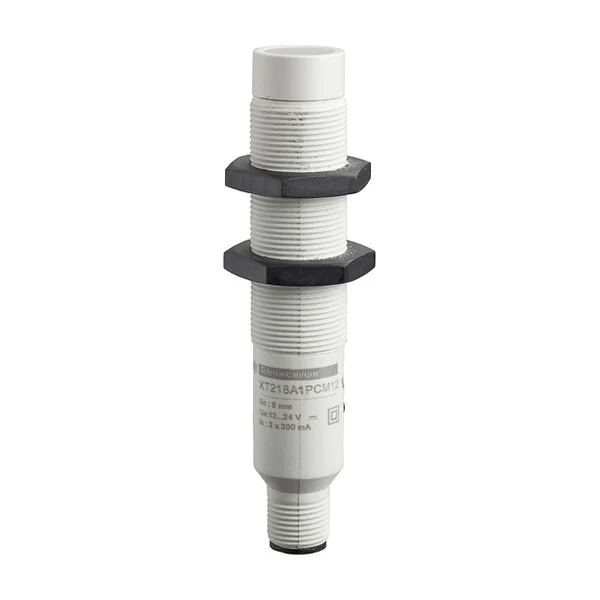

XT218A1PCM12

XT2 · M18 · plastik · Sn 8 mm · PNP NO+NC · M12 konnektör · 12-24 V DC · gömülemez

Satışta

Telemecanique

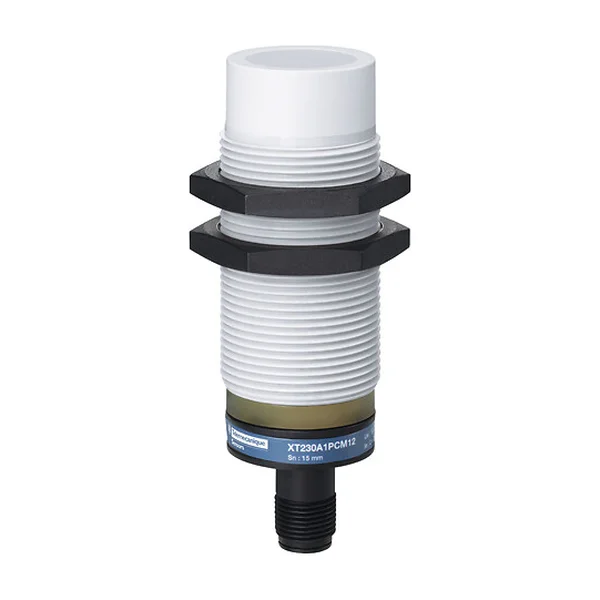

XT230A1PCM12

XT2 · M30 · plastik · Sn 15 mm · PNP NO+NC · M12 konnektör · 12-24 V DC · gömülemez

Satışta

Telemecanique

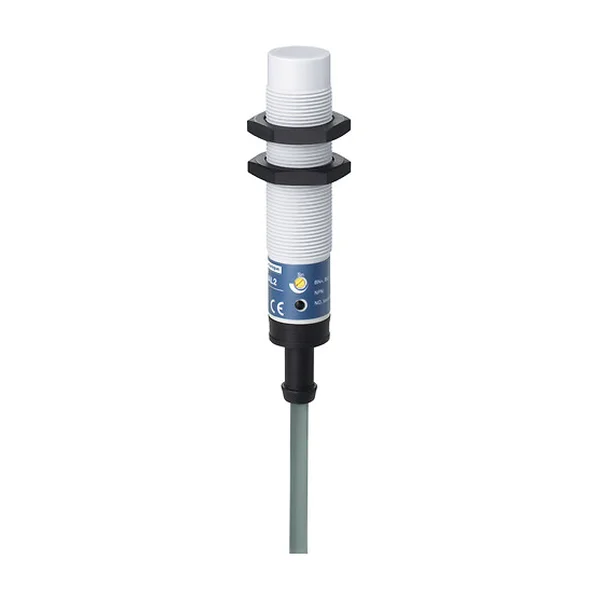

XT218A1FAL2

XT2 · M18 · plastik · Sn 8 mm · NO, 2 telli · 2 m kablo · 24-240 V AC · gömülemez

Satışta

Telemecanique

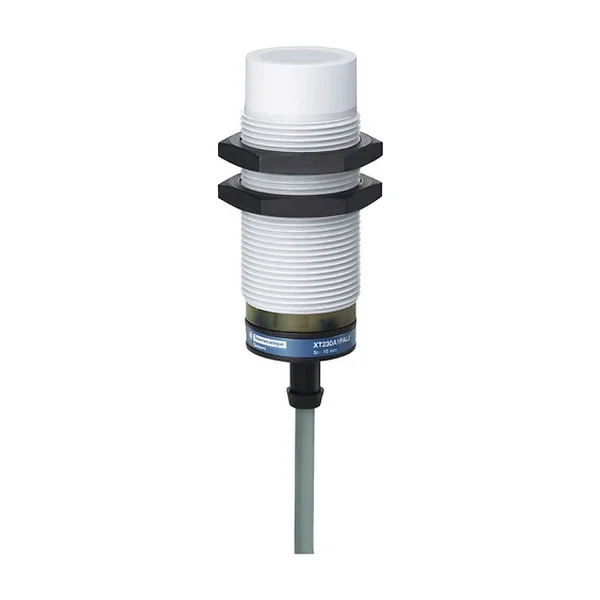

XT230A1FAL2

XT2 · M30 · plastik · Sn 15 mm · NO, 2 telli · 2 m kablo · 24-240 V AC · gömülemez

Satışta

Telemecanique

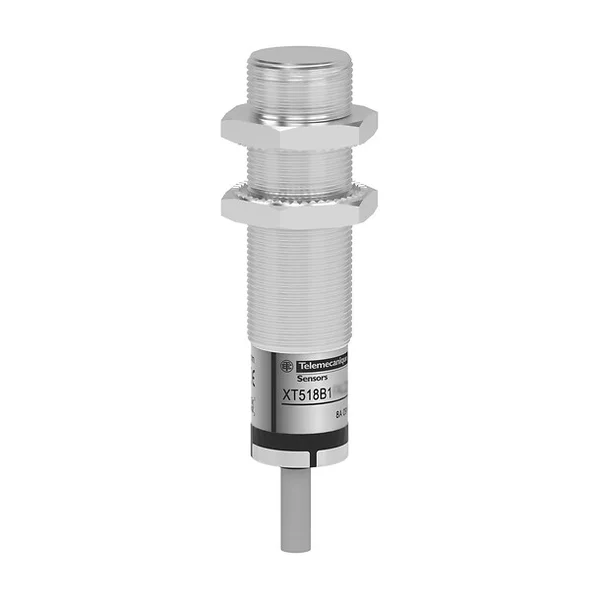

XT518B1PAL2

XT5 · M18 · pirinç · Sn 5 mm · PNP NO · 2 m kablo · 24 V DC · gömülebilir

Satışta

Telemecanique

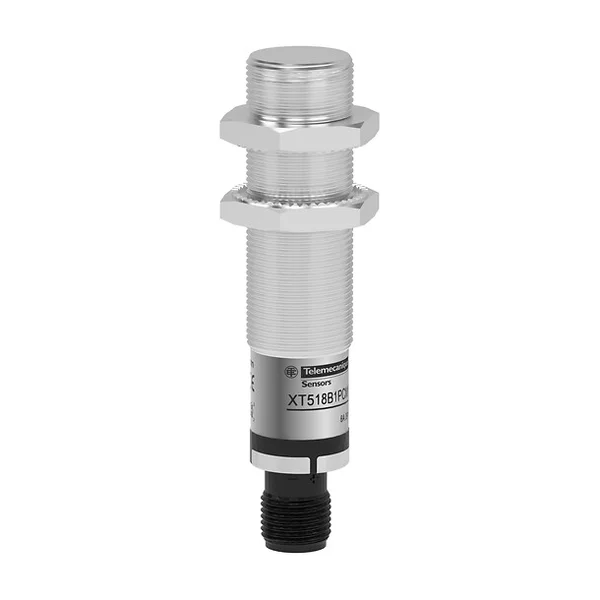

XT518B1PCM12

XT5 · M18 · pirinç · Sn 5 mm · PNP NO+NC · M12 konnektör · 24 V DC · gömülebilir

Satışta

Telemecanique

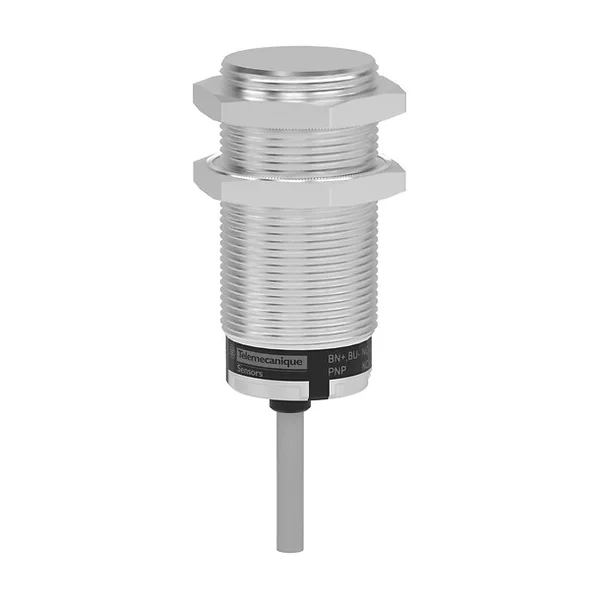

XT530B1PAL2

XT5 · M30 · pirinç · Sn 10 mm · PNP NO · 2 m kablo · 24 V DC · gömülebilir

Satışta

Telemecanique

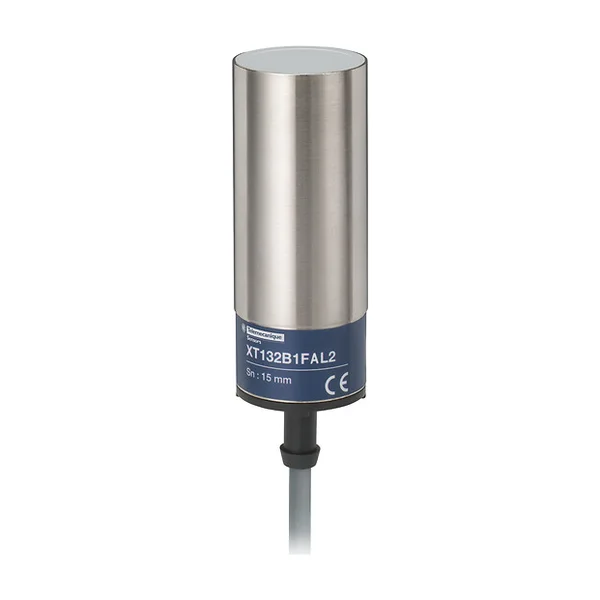

XT132B1FAL2

XT1 · Ø32 düz gövde · pirinç · Sn 15 mm · NO, 2 telli · 2 m kablo · 24-240 V AC · gömülebilir

Satışta
