Dikdörtgen İndüktif Sensörler

Dikdörtgen (blok) gövdeli sensörler, düz bir yüzeye vida ile doğrudan monte edilir; silindirik tipe göre daha geniş algılama yüzeyi ve genellikle daha uzun algılama mesafesi sunar. Panasonic’in GX-F/H serisi, Omron’un TL-N/-Q serisi ve Telemecanique’in XS7/XS8/XS9/XSD serisi dikdörtgen sensörleri, limit kontrolü ve sayma uygulamalarında yaygın kullanılır. Gövde boyutu ve algılama mesafesi uygulamaya göre seçilir.

Panasonic GX-F/H serisi — dikdörtgen modeller (10)

Panasonic’in GX-F/H serisi dikdörtgen indüktif sensörleri önden (GX-F) veya üstten (GX-H) algılar; 6×6, 8×8, 12×12 ve 15×16,5 mm gövdeler ile GX-15’in uzun mesafeli GX-FL15/HL15 sürümleri. Her taban modelin A (NO) / B (NC) ve NPN / PNP (-P) varyantları vardır; model kodundaki “I” yan yana montaj için farklı çalışma frekansını gösterir. IP68/IP68G koruma, PBT gövde, 1 m kablo. Panasonic’in GX-M, GXL ve GX-U/N dikdörtgen serileri üretimden kalkmıştır. Aşağıdaki modellerin tamamı üreticinin (industry.panasonic.com) güncel kataloğundan doğrulanmıştır; görseller üreticinin ölçülü model çizimleridir.

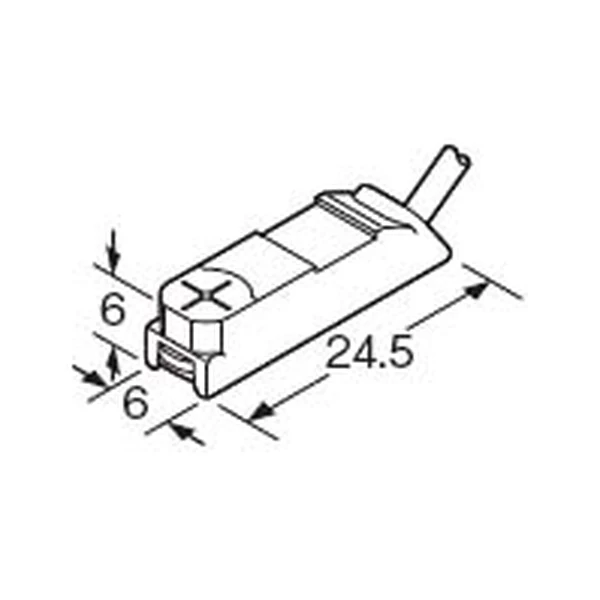

Panasonic

GX-F6

GX-F/H · dikdörtgen gövde · önden algılama · GX-6 tipi · Sn 1,6 mm (kararlı 0-1,3 mm) · 400 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

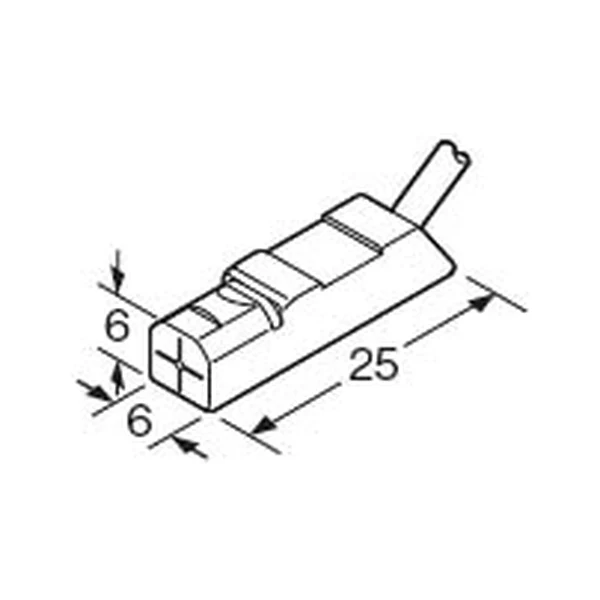

Panasonic

GX-H6

GX-F/H · dikdörtgen gövde · üstten algılama · GX-6 tipi · Sn 1,6 mm (kararlı 0-1,3 mm) · 400 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

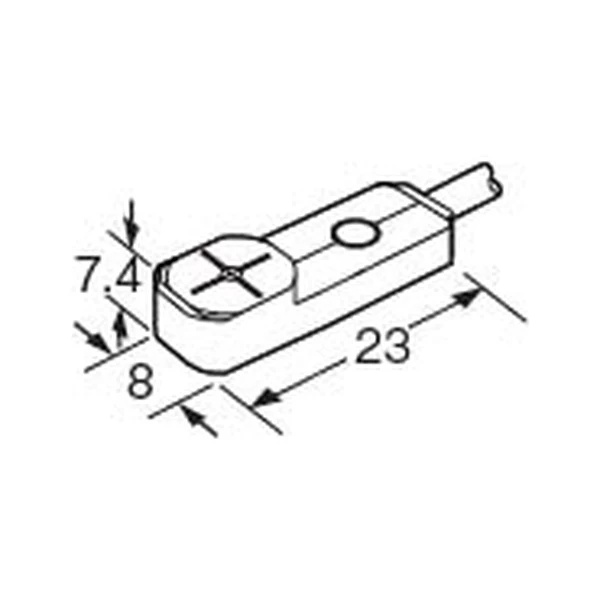

Panasonic

GX-F8

GX-F/H · dikdörtgen gövde · önden algılama · GX-8 tipi · Sn 2,5 mm (kararlı 0-2,1 mm) · 500 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

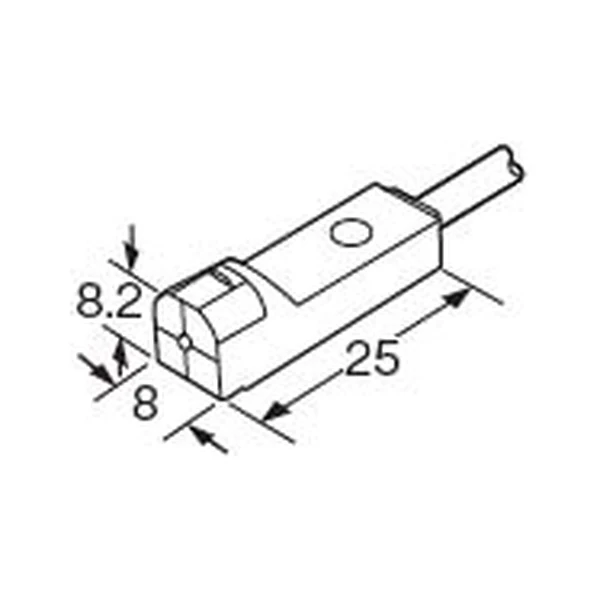

Panasonic

GX-H8

GX-F/H · dikdörtgen gövde · üstten algılama · GX-8 tipi · Sn 2,5 mm (kararlı 0-2,1 mm) · 500 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

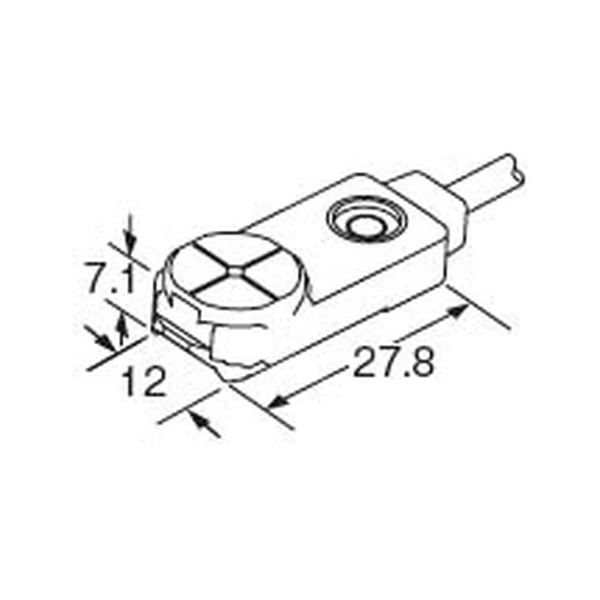

Panasonic

GX-F12

GX-F/H · dikdörtgen gövde · önden algılama · GX-12 tipi · Sn 4,0 mm (kararlı 0-3,3 mm) · 500 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

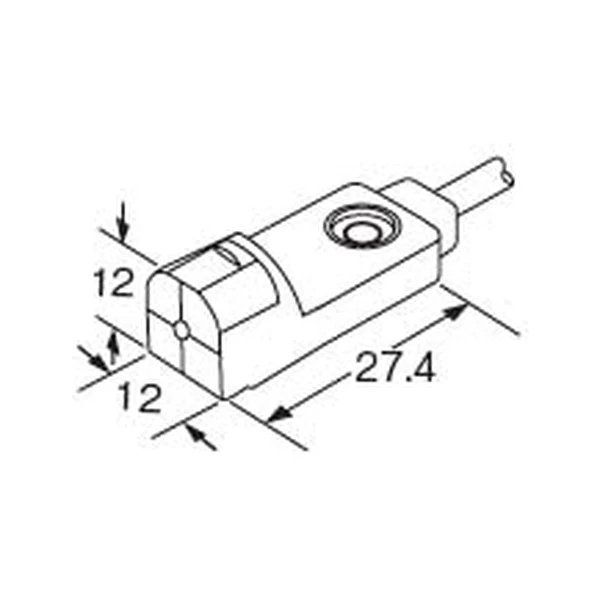

Panasonic

GX-H12

GX-F/H · dikdörtgen gövde · üstten algılama · GX-12 tipi · Sn 4,0 mm (kararlı 0-3,3 mm) · 500 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

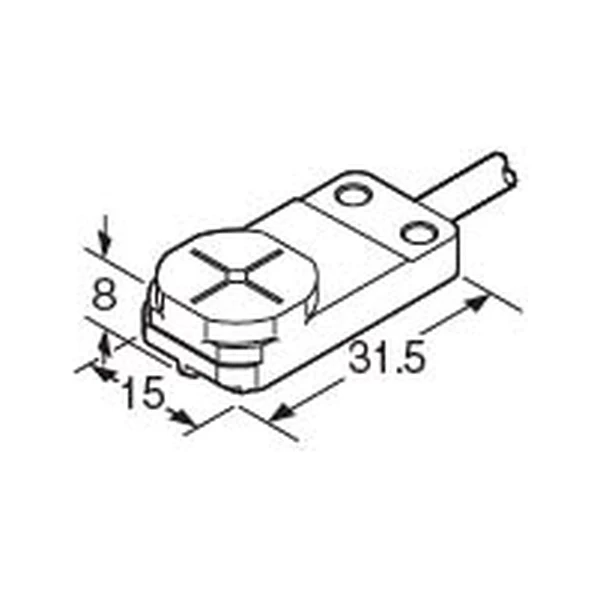

Panasonic

GX-F15

GX-F/H · dikdörtgen gövde · önden algılama · GX-15 tipi · Sn 5,0 mm (kararlı 0-4,2 mm) · 250 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

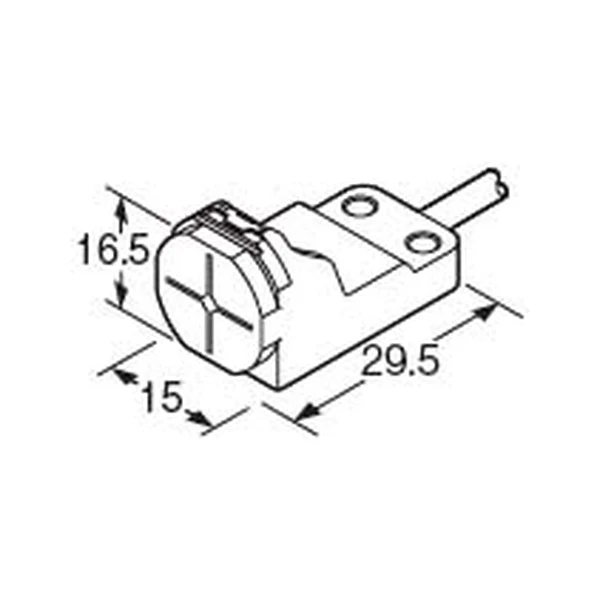

Panasonic

GX-H15

GX-F/H · dikdörtgen gövde · üstten algılama · GX-15 tipi · Sn 5,0 mm (kararlı 0-4,2 mm) · 250 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

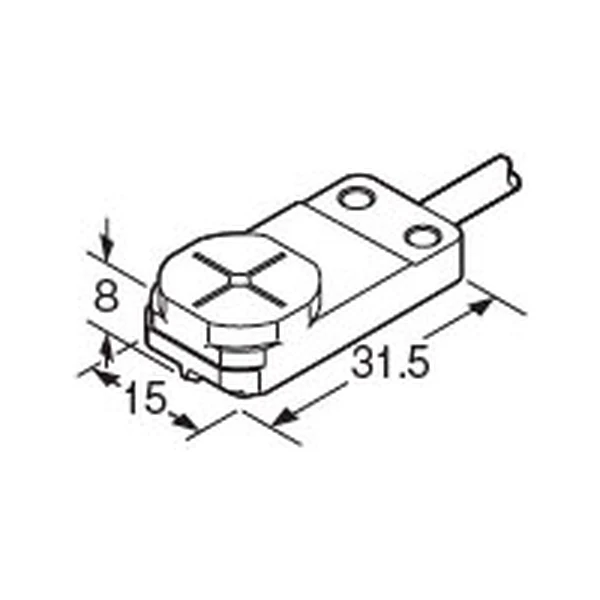

Panasonic

GX-FL15

GX-F/H · dikdörtgen gövde · önden algılama · GX-15 tipi uzun mesafe · Sn 8,0 mm (kararlı 0-6,7 mm) · 150 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

Panasonic

GX-HL15

GX-F/H · dikdörtgen gövde · üstten algılama · GX-15 tipi uzun mesafe · Sn 8,0 mm (kararlı 0-6,7 mm) · 150 Hz · NPN / PNP (-P) · A: NO, B: NC · I: farklı frekans tipi (yan yana montaj) · PBT gövde · IP68 · IP68G · 1 m kablo · 12-24 V DC

Satışta

Telemecanique XS serisi — dikdörtgen ve düz gövdeli modeller (8)

Telemecanique’in XS ailesinde dikdörtgen ve düz gövde için dört seri güncel katalogdadır: 26×26×13 mm düz XS7 (E formu), 40×40×15 mm düz XS9 (C formu), 40×40×70/117 mm kübik ve 80×80×26 mm düz XS8 (C/D/E formları, 60 mm’ye kadar mesafe) ve klemens bağlantılı 80×80×40 mm XSD (D formu, DC ve 24-240 V AC sürümleri). Telemecanique’in 40×40×117 mm XS7 kübik modelleri üretimden kalkmıştır ve listelenmemiştir. Aşağıdaki modellerin tamamı üreticinin güncel kataloğundan doğrulanmıştır.

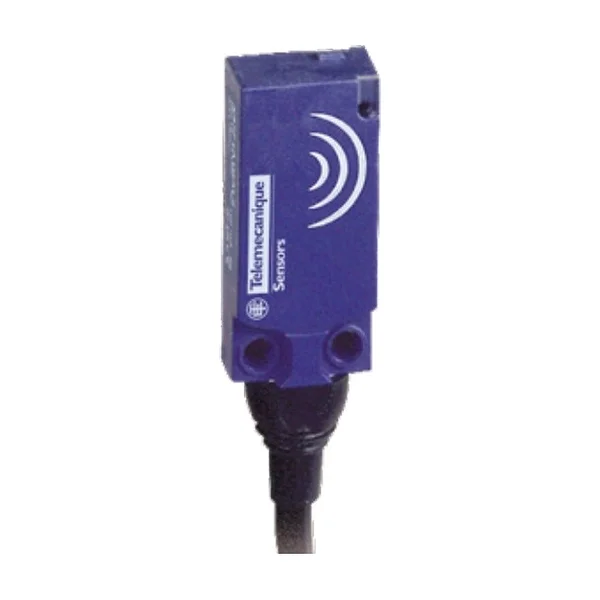

Telemecanique

XS7E1A1PAL2

XS7 · 26×26×13 mm (E, düz) · PBT plastik · Sn 10 mm · PNP NO · 2 m kablo · 12-24 V DC · gömülebilir

Satışta

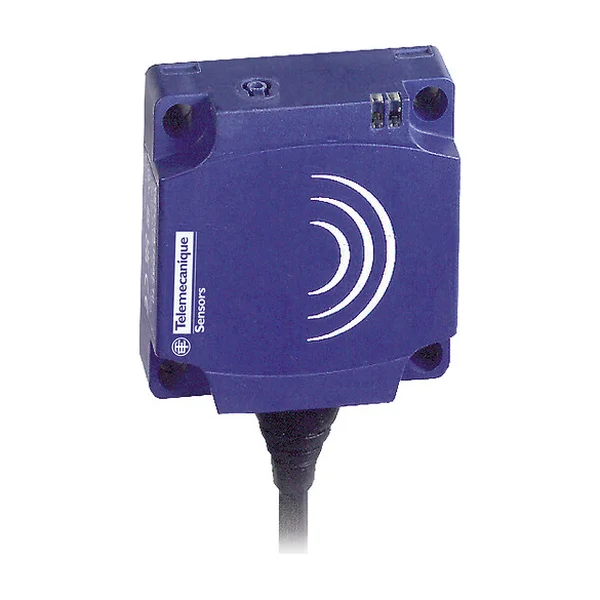

Telemecanique

XS9C111A1L2

XS9 · 40×40×15 mm (C, düz) · PBT plastik · Sn 15 mm · 3 telli · 2 m kablo · 24 V DC · gömülebilir

Satışta

Telemecanique

XS8C2A1NCM12

XS8 · 40×40×70 mm (C) · PBT plastik · Sn 20 mm · NPN NO+NC · M12 konnektör · 12-48 V DC · gömülebilir

Satışta

Telemecanique

XS8C4A1PCG13

XS8 · 40×40×117 mm (C) · PBT plastik · Sn 20 mm · PNP NO+NC · klemens · 12-48 V DC · gömülebilir

Satışta

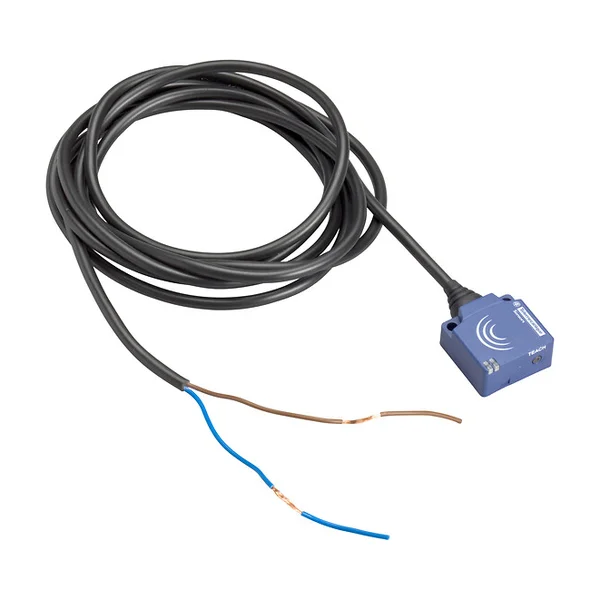

Telemecanique

XS8E1A1MAL2

XS8 · 26×26×13 mm (E, düz) · PBT plastik · Sn 15 mm · NO, 2 telli · 2 m kablo · 24-240 V AC/DC · gömülemez

Satışta

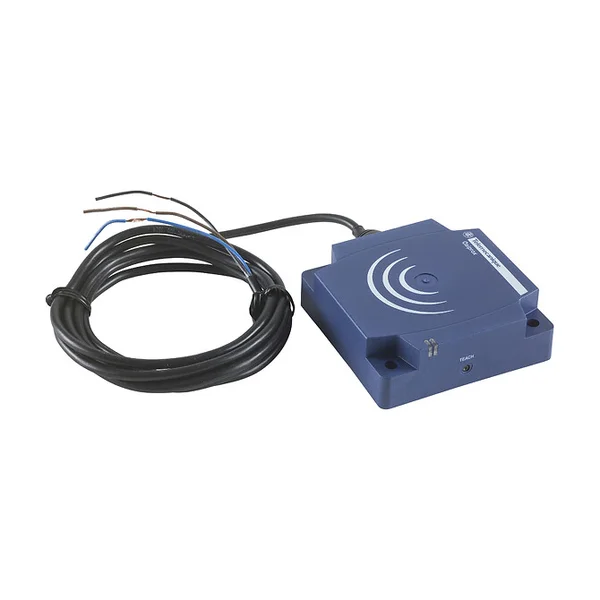

Telemecanique

XS8D1A1PAL2

XS8 · 80×80×26 mm (D, düz) · PBT plastik · Sn 60 mm · PNP NO · 2 m kablo · 12-24 V DC · gömülemez

Satışta

Telemecanique

XSDC607319

XSD · 80×80×40 mm (D) · plastik · Sn 60 mm · NO+NC, 2 telli · klemens · 12-48 V DC · gömülemez

Satışta

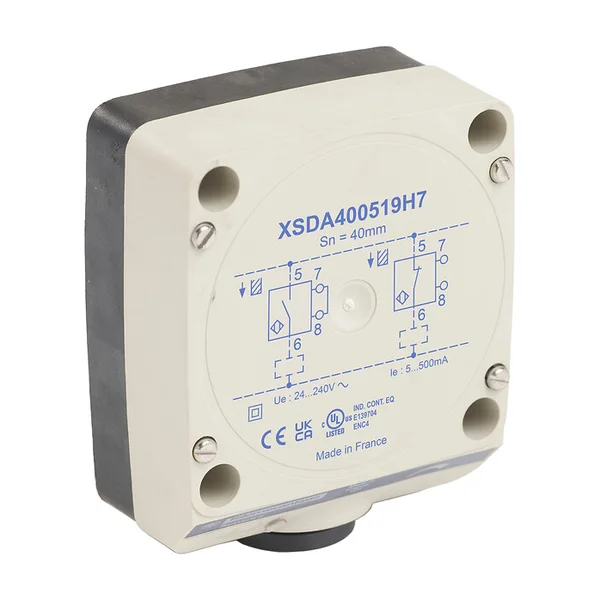

Telemecanique

XSDA400519

XSD · 80×80×40 mm (D) · plastik · Sn 40 mm · NO/NC programlanabilir, 2 telli · klemens · 24-240 V AC · gömülemez

Satışta

Omron TL-W — düz gövdeli modeller (4)

Görsel seri görselidir; modeller üreticinin (industrial.omron.eu) güncel ürün tablosundan alınmıştır.

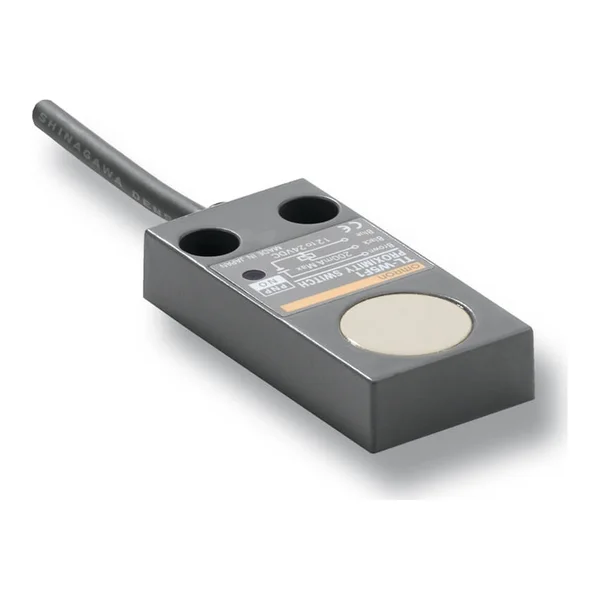

Omron

TL-W1R5MB1-2M

TL-W · Yaklaşım sensörü · indüktif · gömülemez · 1.5mm · DC · 3 telli · PNP NO · 2 m kablo

Satışta

Omron

TL-W3MB1-2M

TL-W · Yaklaşım sensörü · indüktif · gömülemez · 3 mm · DC · 3 telli · PNP NO · 2 m kablo

Satışta

Omron

TL-W3MB1-5M

TL-W · Yaklaşım sensörü · indüktif · gömülemez · 3 mm · DC · 3 telli · PNP NO · 5 m kablo

Satışta

Omron

TL-W3MB1-R-2M

TL-W · Yaklaşım sensörü · indüktif · gömülemez · 3 mm · DC · 3 telli · PNP NO · 2 m robot kablosu

Satışta
