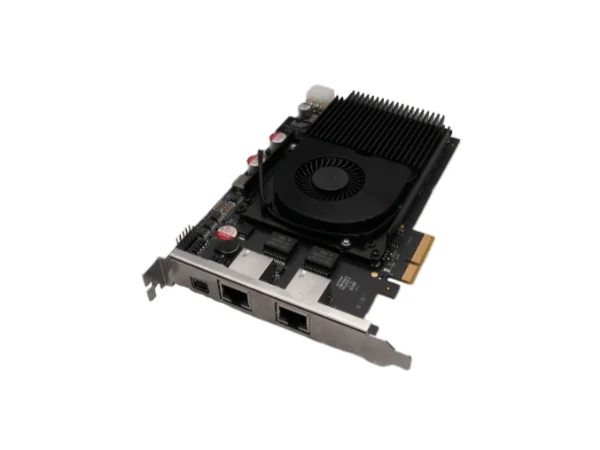

HIKROBOT MV-GT1102P — Görüntü Bileşenleri
Dual 10GigE Frame Grabbers
Öne çıkan özellikler
- Kanal başına 10 Gbps’ye kadar veri aktarım hızı sunan GigE Vision V2.0 protokolünü destekler.
- PCI-E gen3 × 8 veri yolu arayüzünü ve azami 40 Gbps veri yolu bant genişliğini destekler.
- CPU yükünü azaltmak için kart üzerinde ön işlemeyi destekler.
- Veri paketi yeniden gönderme, olay kontrolü vb. özellikleri destekler.
- Giriş ve çıkış için birden fazla G/Ç konnektörü içerir.
- Özel uygulama geliştirme için SDK sunar.
- GenICam standardıyla uyumludur.
Durum: Satışta
Teknik özellikler
| 10GigE Çerçeve Yakalama Kartı | |
|---|---|
| Model | MV-GT1102P |
| Elektriksel özellikler | |
| Güç tüketimi | Tipik 21.1 W, Tipik 28.5 W |
| Kamera arayüzü | |
| Standart | GigE Vision V2.0 |
| Arayüz | RJ45 × 2, PoE destekler; RJ45 × 4, PoE destekler |
| Desteklenen kamera tipi | GigE endüstriyel kamera, 10 GigE endüstriyel kamera ve 2.5 GigE endüstriyel kamera |
| Desteklenen kamera sayısı | En fazla 2 (toplam bant genişliği 20 Gbps’ye kadar), en fazla 4 (toplam bant genişliği 40 Gbps’ye kadar) |
| Kamera bağlantı hızı | 10 Gbps |
| Akış | 2, 4 |
| Akış göstergesi | 2 çift, 4 çift |
| Ana bilgisayar arayüzü | |
| Veri yolu bağlantısı | PCI-E gen3 × 4, PCI-E gen3 × 8 |
| Aktarım bant genişliği | 7000 MB/s (azami iletim bant genişliği) 6750 MB/s (sürekli iletim bant genişliği) |
| Veri yolu göstergesi | 1 |
| GPIO | |
| I/O tipi | Yapılandırılabilir giriş/çıkış × 6, tek uçlu/diferansiyel uyumlu, birden fazla frame grabber’ın kademeli (cascade) bağlanmasını destekler Braket üzerindeki I/O: Line 0/1/2/3, 3.3 VDC ila 24 VDC giriş ve 3.3 VDC çıkış destekler; N ucu referans gerilimi eş zamanlı ayarlanabilir PCB üzerindeki I/O: Line 4/5, 3.3 VDC ila 24 VDC giriş ve 3.3 VDC çıkış destekler |
| Konnektör | Braket üzerindeki I/O: Mini-DP, dişi, 20 pin PCB üzerindeki I/O: 9 pinli header (2.54 mm hatve, 2 x 5, 10 pin kör delik) |
| Mekanik | |
| Boyut | 181 mm × 126.3 mm × 22.4 mm (7.1″ × 5.0″ × 0.9″) |
| Sıcaklık | Çalışma sıcaklığı: 0 °C ile 55 °C arası (32 °F ile 131 °F arası) Depolama sıcaklığı: –20 °C ile 70 °C arası (–4 °F ile 158 °F arası) |
| Nem | %10 RH ile %95 RH arası (yoğuşmasız) |
| İşleme özelliği | |
| Piksel formatı | Mono 8/10/10p/12/12p/16 Bayer 8/10/10p/12/12p YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8 |
| Bellek | |
| Dahili bellek | 2 GB DDR4-RAM, 4 GB DDR4-RAM |
| Genel | |
| İstemci yazılımı | MVS |
| İşletim sistemi | Windows 7/10/11 |
| Sertifikalar | CE, KC, RoHS |
| Ürün kimliği | |
| HIKROBOT parça no | SM000094848 |
Kaynak: HIKROBOT ürün verisi
MV-GT1102P, HIKROBOT Görüntü Bileşenleri ailesinde, 10GigE Çerçeve Yakalama Kartı grubunda yer alır. Çerçeve yakalama kartları, kablolar ve tetikleme sensörleri kamerayı sisteme bağlar. FST Teknoloji, HIKROBOT’un Türkiye distribütörü olarak HIKROBOT Kamera, HIKROBOT Endüstriyel Barkod ve Kod Okuyucu, HIKROBOT Endüstriyel Akıllı Görüntü Sensörü ve HIKROBOT Endüstriyel 3D Kamera ürünlerinde ürün seçimi, devreye alma ve satış sonrası destek verir.
