Karşılıklı Ultrasonik Sensörler

Verici ve alıcının karşılıklı yerleştirildiği, en uzun mesafeli ve en kararlı ultrasonik algılama tipi.

Karşılıklı tip ultrasonik sensörde verici ve alıcı birbirinin karşısına ayrı gövdeler halinde yerleştirilir; ses dalgasının kesilmesiyle algılama yapılır. Omron’un kompakt E4E2 serisi ve Telemecanique’in XXT serisi karşılıklı ultrasonik sensörleri, şeffaf film, cam şişe ve düz cam gibi ışık tabanlı sensörlerin zorlandığı nesnelerde kararlı algılama sağlar. Not: Panasonic’in FA sensör kataloğunda güncel bir ultrasonik sensör yok, bu kartta yalnızca Omron ve Telemecanique ürünleri yer alıyor. Algılama mesafesi ve gövde boyutu uygulamaya göre seçilir.

Telemecanique’in XXT serisi karşılıklı ultrasonik sensörü, M12 silindirik gövdede ayrı verici ve alıcıdan oluşur; 0,2 m algılama mesafeli, dijital çıkışlı, M8 konnektörlü ve ayarlanabilir algılama mesafeli XXT12A8M8 vericisi, dar montaj alanlarında şeffaf film, cam şişe ve düz cam algılamada kullanılır. Karşılıklı düzenleme ses dalgasının kesilmesine dayandığı için yansıma kalitesinden bağımsızdır ve XX ailesinin en kararlı algılamasını verir; aynı ailenin cisimden yansımalı XXS/XXA/XX5/XX6/XX7/XXW54 modelleri Cisimden Yansımalı kartında yer alır.

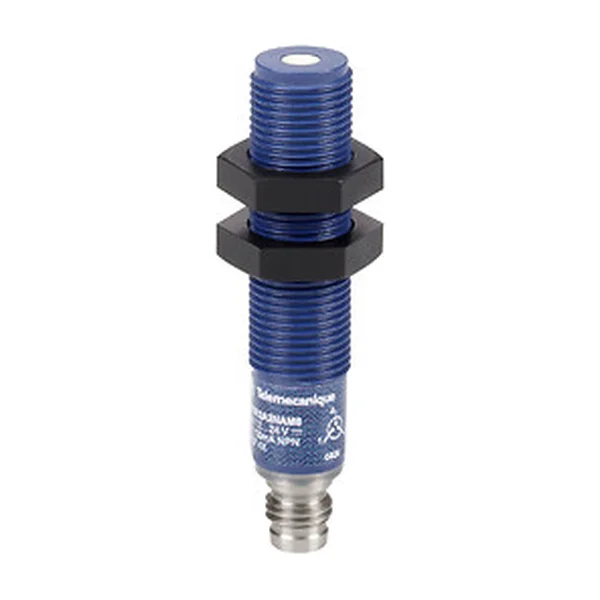

Telemecanique XX serisi — karşılıklı ultrasonik verici/alıcı (2)

Karşılıklı düzenleme için verici (XXT) ve alıcı (XXR) ayrı sipariş edilir; aşağıdaki çift üreticinin güncel kataloğunda birbirinin eşleniği olarak listelenir.
