Termal Dizi Sensörleri
Tek noktada değil, çok pikselli bir alan üzerinden sıcaklık dağılımı (ısı haritası) çıkaran sensörler.
Termal dizi sensörü, tek nokta yerine bir piksel matrisinden (ör. 8×8) eşzamanlı sıcaklık okuyarak hedef alanın ısı haritasını çıkarır; insan/varlık tespiti, sıcaklık dağılım kontrolü ve ısıl anomalilerin konumunu belirleme gibi tek noktalı sensörün yapamadığı işleri yapar. Omron’un MEMS termopil tabanlı D6T serisi (4×4’ten 32×32 piksele kadar) ve Panasonic’in Grid-EYE serisi (8×8 piksel, I2C dijital çıkış) termal dizi sensörleri, insan tespiti ve termal haritalama uygulamalarında kullanılır. Not: Telemecanique’in kataloğunda bir termal dizi sensörü bulunmuyor. Piksel sayısı ve görüş açısı uygulamaya göre seçilir.
Panasonic Grid-EYE — termal dizi sensörü modelleri (8)
Panasonic’in Grid-EYE kızılötesi dizi sensörü 8×8 = 64 piksellik MEMS termopil dizisiyle hedef alanın ısı haritasını çıkarır ve I²C üzerinden her pikselin sıcaklık değerini, varlık ve hareket yönü bilgisini verir. Dört seri: 60° görüş açılı yüksek performans tipi (AMG88x3 3,3 V / AMG88x4 5 V; AMG883x yüksek, AMG885x düşük kazanç), 35,6° dar açılı tip (AMG8854M01 PCB modülü, AMG883642 SMD) ve 90° geniş açılı tip (AMG883543 3,3 V / AMG885543 5 V, ölçüm nesnesi 0-80 °C). İnsan algılama, kişi sayma, ısı haritalama, dijital tabela, aydınlatma kontrolü ve robotik uygulamaları için. Aşağıdaki modellerin tamamı üreticinin (na.industrial.panasonic.com) güncel kataloğundan doğrulanmıştır; görseller üreticinin seri fotoğraflarıdır.
AMG8833
Grid-EYE · yüksek performans tipi · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 60° · 3,3 V DC · yüksek kazanç · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu
Satışta
AMG8834
Grid-EYE · yüksek performans tipi · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 60° · 3,3 V DC · düşük kazanç · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu
Satışta

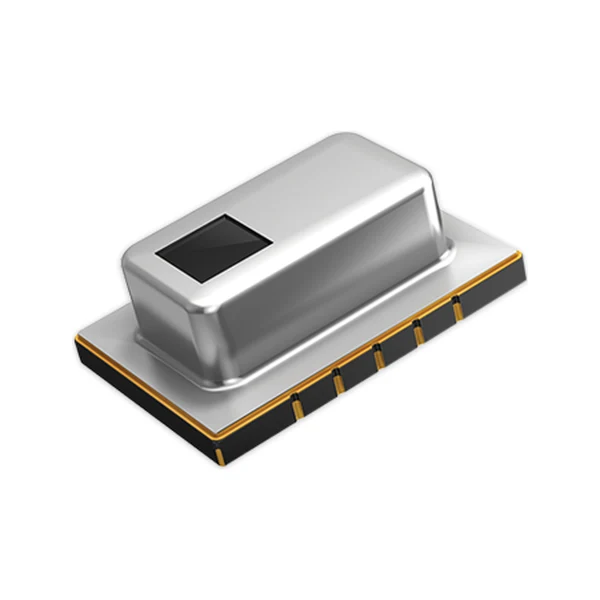

AMG8853
Grid-EYE · yüksek performans tipi · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 60° · 5,0 V DC · yüksek kazanç · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu
Satışta
AMG8854
Grid-EYE · yüksek performans tipi · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 60° · 5,0 V DC · düşük kazanç · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu
Satışta

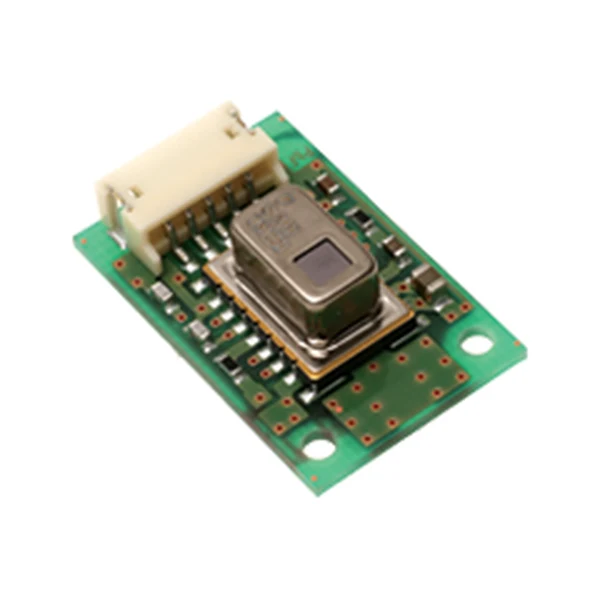

AMG8854M01
Grid-EYE · dar açılı tip (PCB modülü) · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 35,6° · 5,0 V DC · düşük kazanç · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · PCB modülü
Satışta
AMG883642
Grid-EYE · dar açılı tip (SMD) · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 35,6° · 3,3 V DC · düşük kazanç · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu · görsel seri görselidir
Satışta
AMG883543
Grid-EYE · geniş açılı tip · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 90° · 3,3 V DC · ölçüm nesnesi 0-80 °C · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu
Satışta

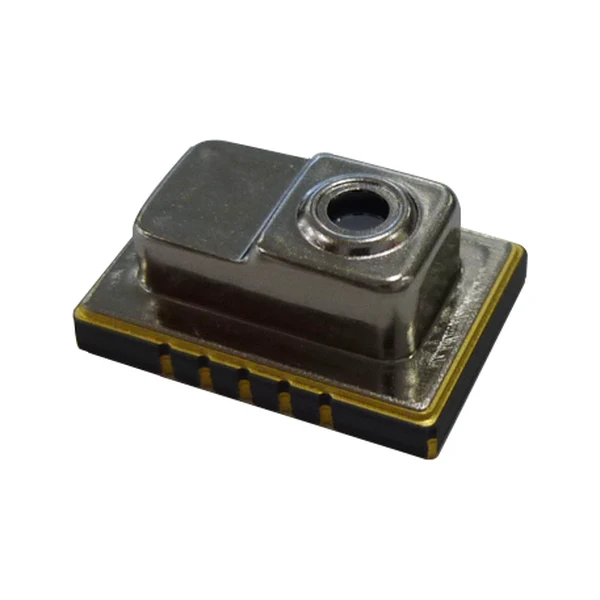

AMG885543
Grid-EYE · geniş açılı tip · 8×8 = 64 piksel kızılötesi dizi · MEMS termopil · görüş açısı 90° · 5,0 V DC · ölçüm nesnesi 0-80 °C · I²C dijital çıkış (sıcaklık değeri, varlık, yön) · SMD, reflow uyumlu
