Advantech Frame Grabber Kartları

Frame grabber, endüstriyel kameradan gelen görüntü akışını bilgisayarın PCI Express veri yoluna alan karttır. Advantech’in Frame Grabbers kategorisi dört kamera arayüzünü kapsar: Camera Link kartları (BitFlow Axion tasarımı) yüksek çerçeve hızlı hat ve alan tarama kameralar için, CoaXPress kartları (Cyton CXP-6, Claxon CXP-12) tek koaksiyel kabloda 12,5 Gbit/s’e kadar veri ve PoCXP güç için, USB3 Vision kartları her port için bağımsız denetleyicili çok kameralı kurulumlar için, PoE+ GigE ve 10GigE Vision kartları ise kameraları Ethernet üzerinden hem besleyip hem okumak için. Tüm kartlar yarım boy PCIe formundadır ve Windows / Linux sürücüleriyle gelir; Camera Link ve CoaXPress kartları x86 ve ARM64 (NVIDIA Jetson) platformlarını destekler. Bu sayfada 15 modelin kartları ve karşılaştırma tabloları ile Advantech seçim kılavuzundaki kamera ve video yakalama kartlarının listesi yer alır.

Camera Link frame grabber kartları — Axion serisi (6)

BitFlow Axion tasarımlı Camera Link 2.x kartları: 85 MHz saat, 268 435 456 × 16 777 216 piksele kadar görüntü boyutu, kare ve satır hızı sınırı yok, her kamera için bağımsız trigger / enkoder / strobe I/O, kuadratür enkoder desteği, yerleşik zamanlama dizileyicileri. “E” modelleri Base / Medium / Full / 80 bit (Full+) yapılandırmalarını ve tüm tap düzenlerini, “B” modelleri Base yapılandırmasını destekler; PoCL ve PoCL olmayan kameralar SafePower ile beslenir (konektör başına 4 W). PCIe x4 Gen 2 (x8/x16 ve Gen 3/4 yuvalarda çalışır), SDR/MDR konektörler; Windows 10/11, Linux (x86 ve ARM); SDK C, C++, C#, Python. 0 – 50 °C; FCC, CE Class A. Datasheet 9 Ekim 2024.

Advantech

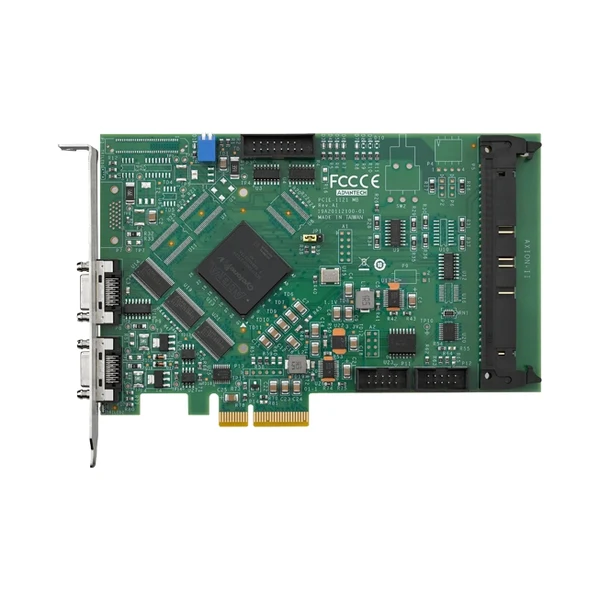

PCIE-1121-AE

Axion 1xE · 1 kamera · Base / Medium / Full / 80 bit · PCIe x4 Gen 2

Satışta

Advantech

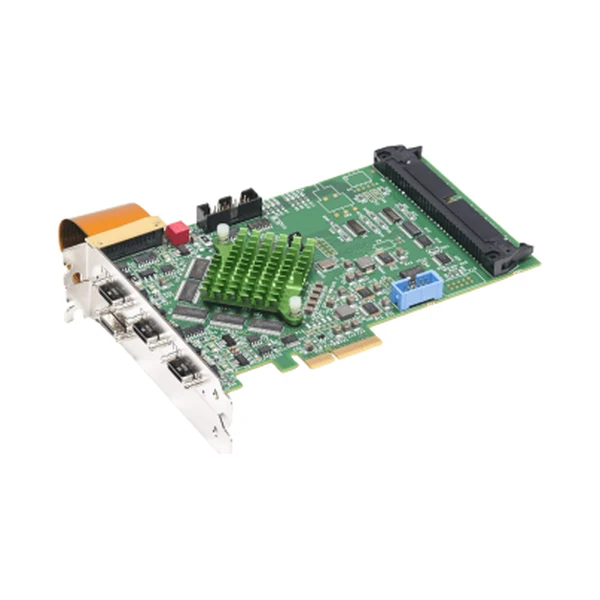

PCIE-1122-AE

Axion 2xE · 2 kamera · Base / Medium / Full / 80 bit (10 tap) · ikinci Base kamera için ek braket

Satışta

Advantech

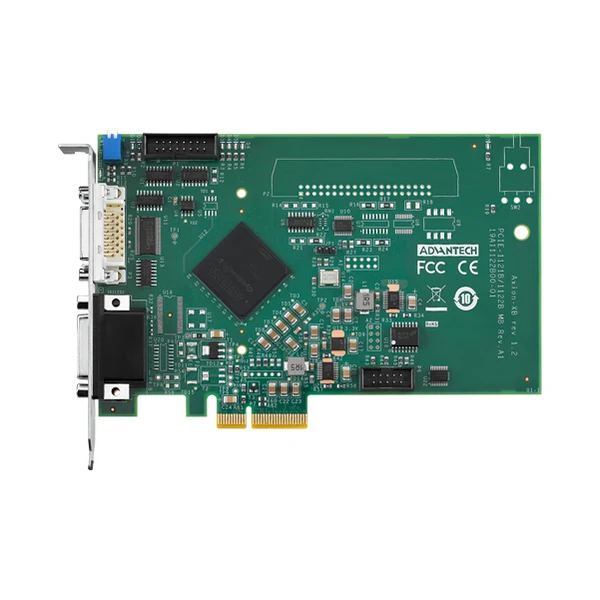

PCIE-1121B-AE

Axion 1xB · 1 Base kamera · CL ve I/O konektörü tek brakette

Satışta

Advantech

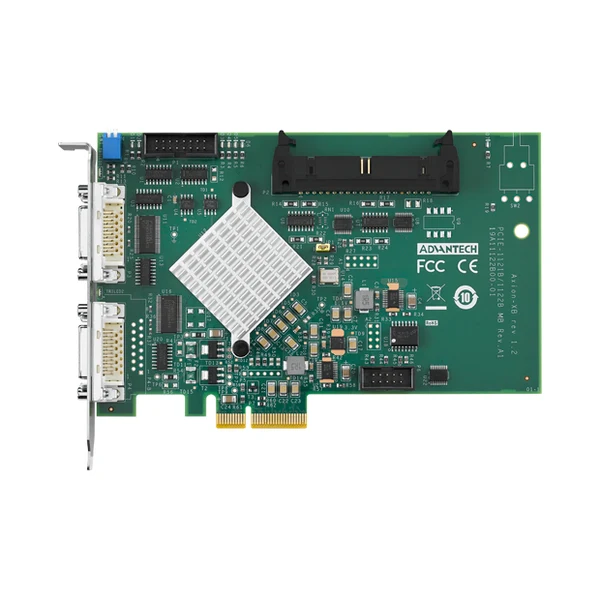

PCIE-1122B-AE

Axion 2xB · 2 Base kamera

Satışta

Advantech

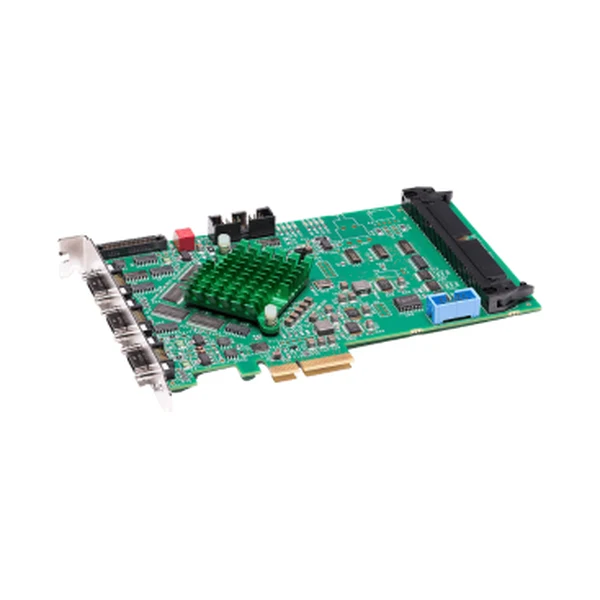

PCIE-1123B-AE

Axion 3xB · 3 Base kamera · tek yuva

Satışta

Advantech

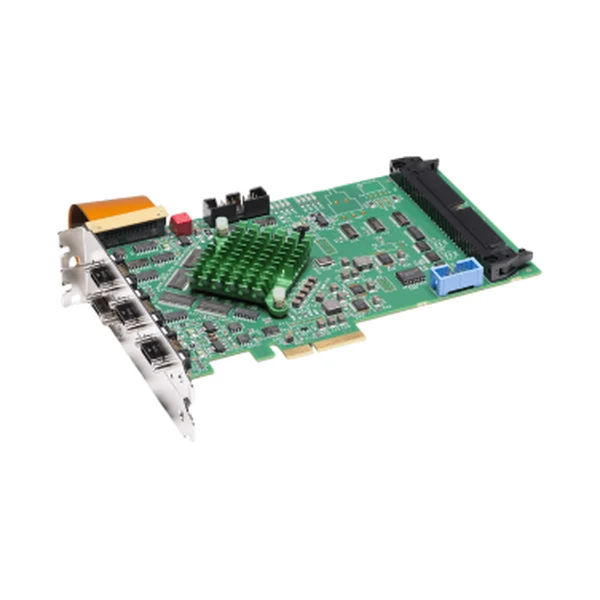

PCIE-1124B-AE

Axion 4xB · 4 Base kamera · dördüncü kamera için ek braket

Satışta

CoaXPress frame grabber kartları — Cyton (CXP-6) ve Claxon (CXP-12) (4)

CoaXPress kartları tek koaksiyel kabloda görüntü verisi, kamera kontrolü, trigger ve güç (PoCXP, bağlantı başına 13 W, 24 VDC; AT/ATX girişiyle toplam 52 W) taşır. Cyton serisi CXP-1 – CXP-6 (1,25 – 6,25 Gbit/s) kameraları DIN 1.0/2.3 konektörlerle, Claxon serisi CXP-3 / 6 / 12 (12,5 Gbit/s’e kadar) kameraları Micro BNC ile bağlar; bağlı kameraya göre otomatik yapılandırma, StreamSync DMA, NVIDIA GPUDirect, tam GenICam desteği, kuadratür enkoder ve trigger girişleri vardır. Yeni PCIE-1164-BE önden erişilen D-Sub I/O ve opto-izole tasarımla gelir (Preliminary). Yarım boy PCIe x8; Windows 10/11, Linux (x86 ve ARM); SDK C, C++, C#, Python; 0 – 50 °C; 174 × 106 mm; FCC, CE Class A.

Advantech

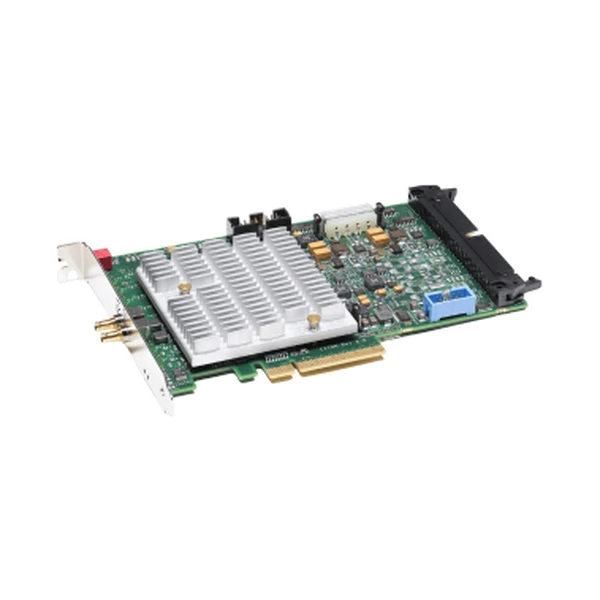

PCIE-1142-AE

Cyton CXP2 · CXP-6 · 1 – 2 kamera (veya 1 çift bağlantılı) · DIN 1.0/2.3 · PCIe x8 Gen 2

Satışta

Advantech

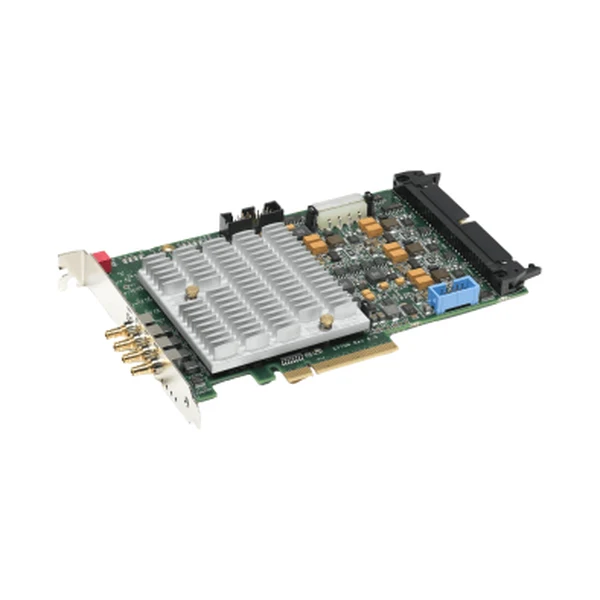

PCIE-1144-AE

Cyton CXP4 · CXP-6 · 1 – 4 kamera (4 tek / 2 çift / 1 dörtlü bağlantı) · NVIDIA GPUDirect

Satışta

Advantech

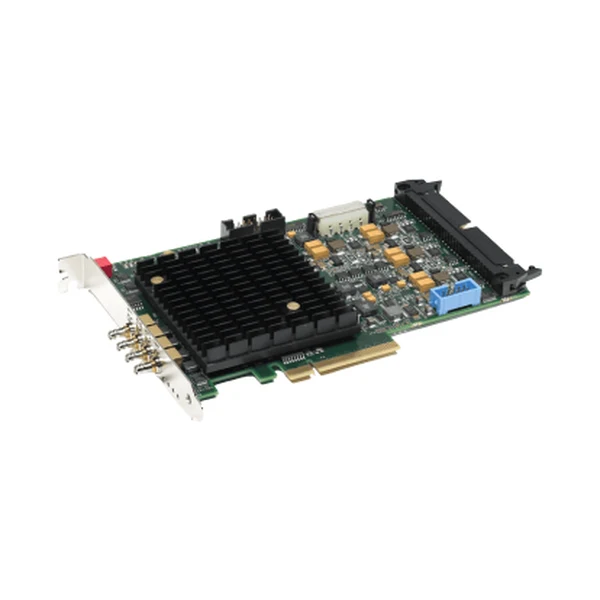

PCIE-1164-AE

Claxon CXP4 · CXP-12 · 1 – 4 kamera · Micro BNC · PCIe x8 Gen 3 · GPUDirect

Satışta

Advantech

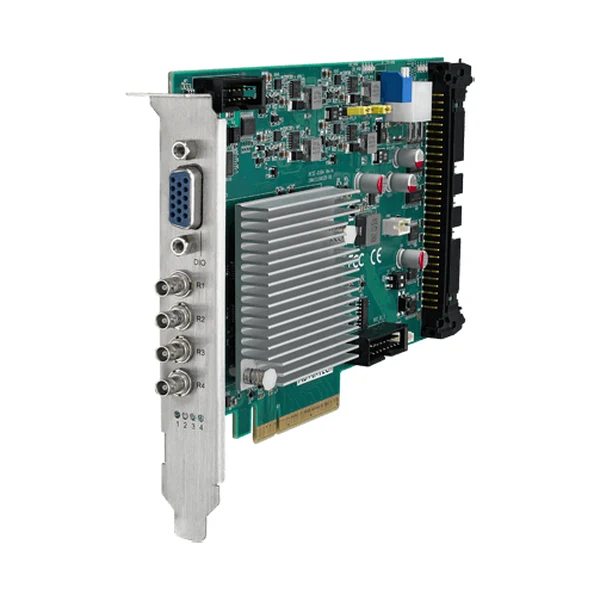

PCIE-1164-BE

Claxon CXP4 · CXP-1 – CXP-12 · 4 kanal · Micro BNC · önden erişilen D-Sub I/O · opto-izole · −40 – 85 °C saklama

Ön duyuru (Preliminary)

USB3 Vision frame grabber kartları (2)

PCIE-1154 ve PCIE-1158, her USB 3.0 portu için ayrı Renesas µPD720202 ana denetleyici kullanır; böylece kameralar bant genişliğini paylaşmaz ve port başına 900 mA (5 V, 4,5 W) sağlanır. PCIe x4 Gen 2 (2 GB/s), eFuse koruması (2 A üzerinde otomatik toparlanma), 12 VDC PCIe yuvasından veya AT/ATX girişinden besleme; PCIE-1154 kilitli USB kablo mekanizması ve koruyucu kabukla gelir. 0 – 60 °C; 153 × 106 mm; FCC, CE Class A; Windows 10 (PCIE-1154 web tablosu Windows 7/8.1/10 ve Linux yazar). Advantech kilitli Micro-B → Type A USB 3.0 kabloları (3 m 1700025428-01, 5 m 1700025427-01) sunar.

Advantech

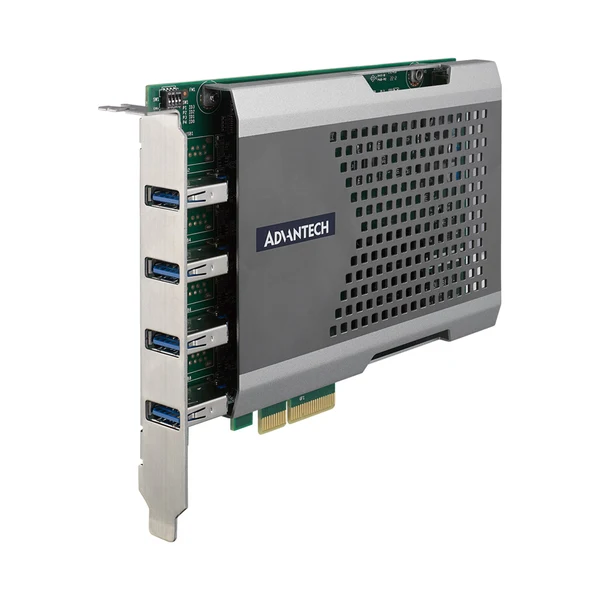

PCIE-1154

4 × USB 3.0 Type A · 4 bağımsız Renesas µPD720202 denetleyici · 900 mA/port · kablo kilidi · PCIe x4 Gen 2 (2 GB/s) · koruyucu kabuk

Satışta

Advantech

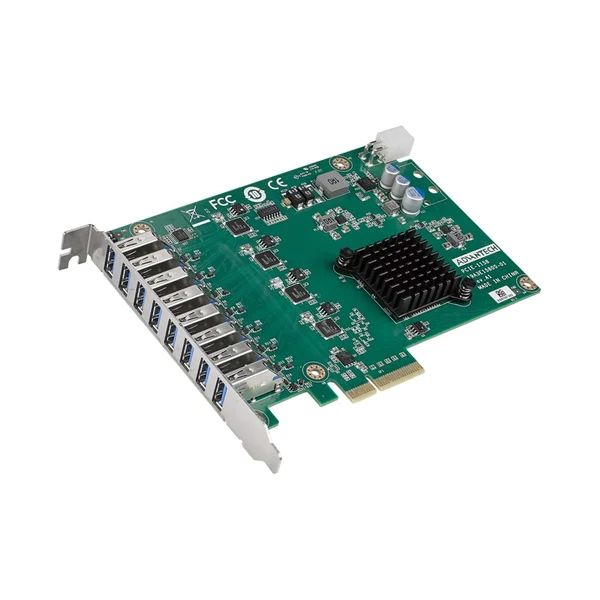

PCIE-1158

8 × USB 3.0 Type A · 4 × Renesas µPD720202 · 900 mA/port, 5 V 4,5 W/port · eFuse · PCIe x4 Gen 2 · Windows 10

Satışta

PoE+ GigE ve 10GigE Vision frame grabber kartları (3)

PCIE-1672E-BE (2 port) ve PCIE-1674E-BE (4 port) Intel I350 denetleyicili Gigabit kartlardır: IEEE 802.3at PoE+ ile port başına 25,4 W, AT/ATX 12 VDC girişiyle toplam 60 W güç bütçesi, PD otomatik algılama ve sınıflandırma, PoE donanım anahtarı, 9,5 KB jumbo frame ve bağlantı toplama, toparlanabilir eFuse; ESD 8 / 4 kV, EFT 2 kV, dalgalanma 1 kV. PCIE-1182, Intel E610-XAT2 ile iki bağımsız 10GBASE-T portu (10G / 5G / 2,5G / 1G / 100M) sunar; 54 VDC PoE+ çıkışı port başına 30 W, toplam 60 W; PCIe 4.0 x4 (x2/x1 uyumlu), yarım boy / alçak profil braketli, 0 – 60 °C. GigE Vision kameralar ve LED aydınlatma kontrolörleri doğrudan beslenir.

Advantech

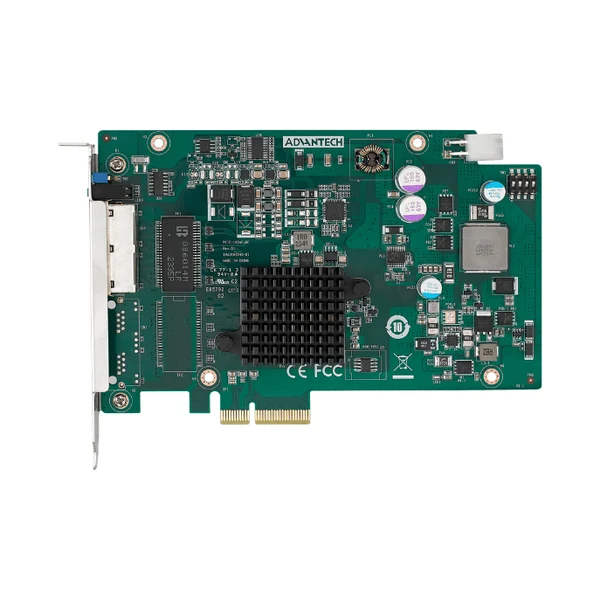

PCIE-1672E-BE

2 × GbE PoE+ (802.3at) · Intel I350 · 25,4 W/port, toplam 60 W (AT/ATX girişiyle) · jumbo frame 9,5 KB · PCIe x4 Gen 2

Satışta

Advantech

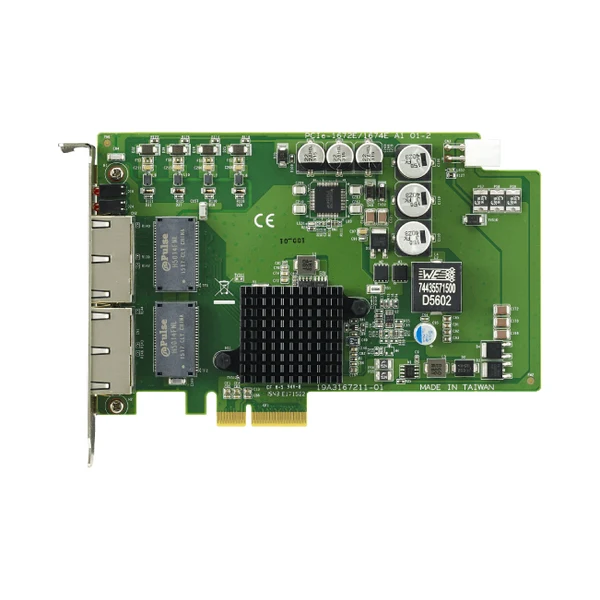

PCIE-1674E-BE

4 × GbE PoE+ (802.3at) · Intel I350 · 25,4 W/port, toplam 60 W · PD otomatik algılama · PoE donanım anahtarı · PCIe x4 Gen 2

Satışta

Advantech

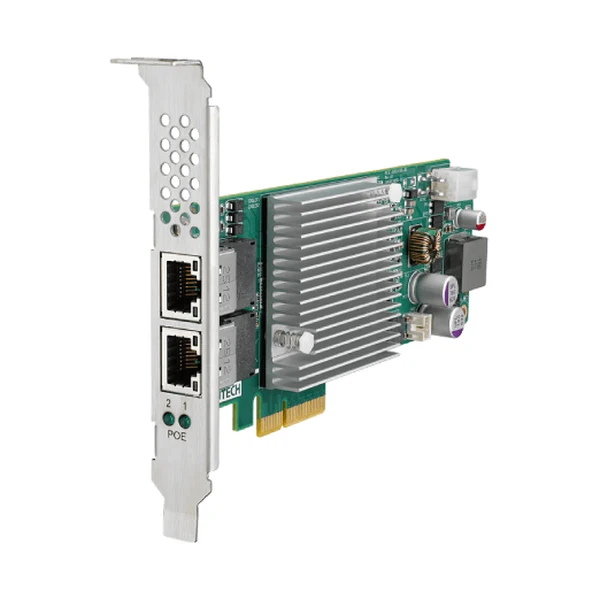

PCIE-1182

2 × 10GbE (10G / 5G / 2,5G / 1G / 100M) PoE+ · Intel E610-XAT2 · 30 W/port, toplam 60 W · jumbo frame 9,5 KB · PCIe 4.0 x4 · yarım boy / alçak profil

Satışta

Advantech seçim kılavuzundaki kameralar ve video yakalama kartları

Advantech’in “Frame Grabbers & Machine Vision Cameras” seçim kılavuzu (katalog bölümü 8) frame grabber kartlarının yanında QCAM endüstriyel kameraları ve DVP video yakalama kartlarını listeler. Bu ürünler advantech.com’un güncel ürün listesinde yer almadığından burada yalnız kılavuz verisiyle özetlenmiştir; temin durumu ve güncel karşılıkları (Advantech ICAM AI kameraları, VEGA UHD yakalama kartları) için bize yazın.

QCAM GigE endüstriyel kameralar (mono, PoE veya 12 VDC, C-mount, 42 × 29 × 29 mm, 90 g, 0 – 50 °C)

QCAM USB3 endüstriyel kameralar (UC renkli / UM mono, USB 3.0 beslemeli, C-mount, 0 – 50/60 °C)

DVP video yakalama kartları (yazılım sıkıştırma, −20 – 70 °C, CE/FCC; Windows, Linux, NVIDIA Jetson)
