Advantech FPM-700 Serisi — Endüstriyel Paneller

FPM-700, Advantech’in genel amaçlı endüstriyel monitör serisidir: ekranı bilgisayardan ayırır, görüntüyü mevcut Box PC, PLC/IPC veya SCADA sunucusundan HDMI, DisplayPort ya da VGA ile alır. Böylece işlemci kabinde kalır, panoya yalnız IP66 korumalı ince bir ekran gömülür; ekran veya bilgisayar birbirinden bağımsız yenilenebilir. Seri 4:3/5:4 rezistif dokunmatik modeller (15″, 17″, 19″), Full HD geniş ekranlı P-CAP modeller (15,6″, 21,5″, 23,8″) ve tek USB-C kabloyla çalışan 10,1″ FPM-710SW’den oluşur.

Ortak platform: doğrudan HDMI/DP/VGA, IP66, 24 VDC

Tüm modellerde görüntü girişi doğrudan HDMI, DisplayPort ve VGA’dır (FPM-710SW’de HDMI, DP ve USB Type-C); dokunmatik veri USB ile (rezistif modellerde ayrıca RS-232) ana bilgisayara gider. Besleme terminal bloktan 24 VDC’dir (710SW: 12 – 24 VDC), konektörler kilitlenebilir. Ön yüz IP66 sınıfındadır; arka kapak pres döküm alüminyum, rezistif modellerde ön panel pres döküm magnezyum alaşımıdır. Çalışma sıcaklığı −20 – 60 °C (710SW −10 – 50 °C, 724W 0 – 50 °C), titreşim 5 – 500 Hz 1 Grms; montaj ayak, duvar, panel ve VESA kol (75 × 75 mm; 710SW 100 × 100 mm), rezistif modellerde ayrıca rack kiti.

Rezistif mi, P-CAP mi

FPM-715 / 717 / 719: 5 telli analog rezistif ekran, temperli camlı parlama önleyici yüzey (3H/4H), % 75 üzeri ışık geçirgenliği — eldivenli ve kalemli kullanım, eski nesil HMI değişimleri ve 4:3/5:4 panel kesimleri için. FPM-715W / 721W / 724W ve 710SW: true-flat 7H cam arkasında 10 noktalı projektif kapasitif dokunmatik, 16:9/16:10 geniş ekran — modern HMI/SCADA arayüzleri, çoklu dokunma ve kolay temizlenen düz yüzey için. Parlaklık 300 – 450 cd/m², arka ışık ömrü 30.000 – 70.000 saattir.

FPM-710SW: tek kablolu monitör

Serinin en yeni üyesi 10,1″ WUXGA (1920 × 1200) FPM-710SW, Advantech’in tek kablolu ilk endüstriyel dokunmatik monitörüdür: USB Type-C bağlantısı görüntüyü, dokunmatik veriyi ve beslemeyi tek kabloda taşır. Advantech datasheet’inde uyumlu ana bilgisayar olarak UNO-238 (C3N1AE/C5N1AE/C7N1AE) ve UNO-2271G-I331AE listelenir; klasik HDMI/DP + USB + 12 – 24 VDC bağlantısı da mümkündür.

Nerede kullanılır

Kabindeki Box PC veya IPC için pano kapağına gömülü operatör ekranı; PLC/SCADA sunucusuna bağlı hat izleme ve alarm panosu; makine üstü görselleştirme; temiz oda ve gıda hatlarında IP66 yüzeyli dokunmatik arayüz; mevcut Panel PC yerine ekran + ayrı bilgisayar mimarisi. FST, monitörü Box PC / Kompakt Modüler PC ve SCADA/HMI yazılımıyla birlikte tek çözüm olarak devreye alır.

Serideki modeller

FPM-700 serisinin HDMI/DP girişli yedi güncel modeli aşağıdadır; kart veya tablodaki model adına tıklayarak teknik özellik, sipariş ve aksesuar bilgisine ulaşın. Advantech’in aynı kategorideki FPM-200 (ekonomik seri), eski nesil FPM-7xxxT/W (VGA/DVI/DP girişli) ve FPM-1150G modelleri için bize yazın.

Ürün

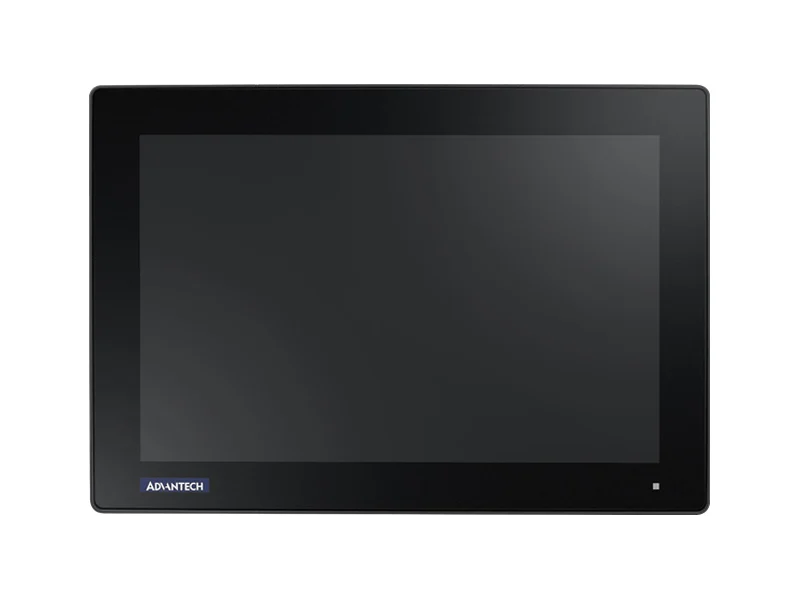

FPM-710SW

10,1″ · WUXGA 1920 × 1200 · P-CAP 10 nokta · USB-C tek kablo + HDMI/DP · Yeni

Ürün

FPM-715

15″ · XGA 1024 × 768 · rezistif · HDMI/DP/VGA

Ürün

FPM-717

17″ · SXGA 1280 × 1024 · rezistif · HDMI/DP/VGA

Ürün

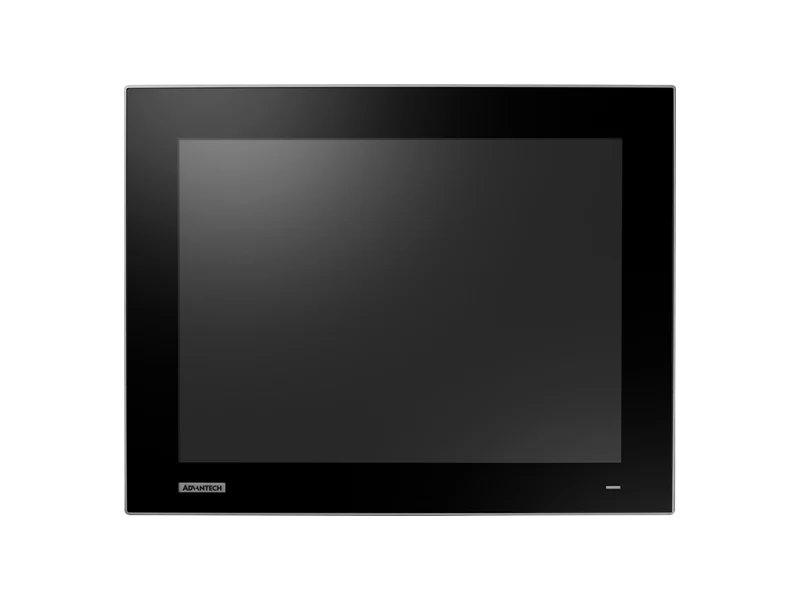

FPM-719

19″ · SXGA 1280 × 1024 · rezistif · HDMI/DP/VGA

Ürün

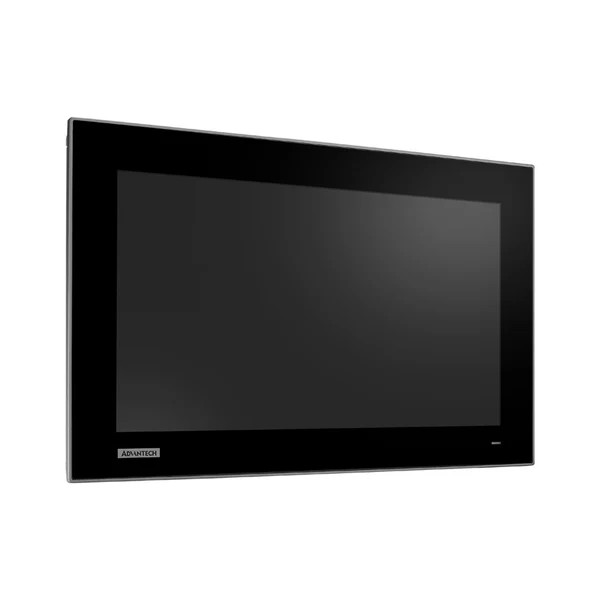

FPM-715W

15,6″ · Full HD 1920 × 1080 · P-CAP 10 nokta · HDMI/DP/VGA

Ürün

FPM-721W

21,5″ · Full HD 1920 × 1080 · P-CAP 10 nokta · HDMI/DP/VGA

Ürün

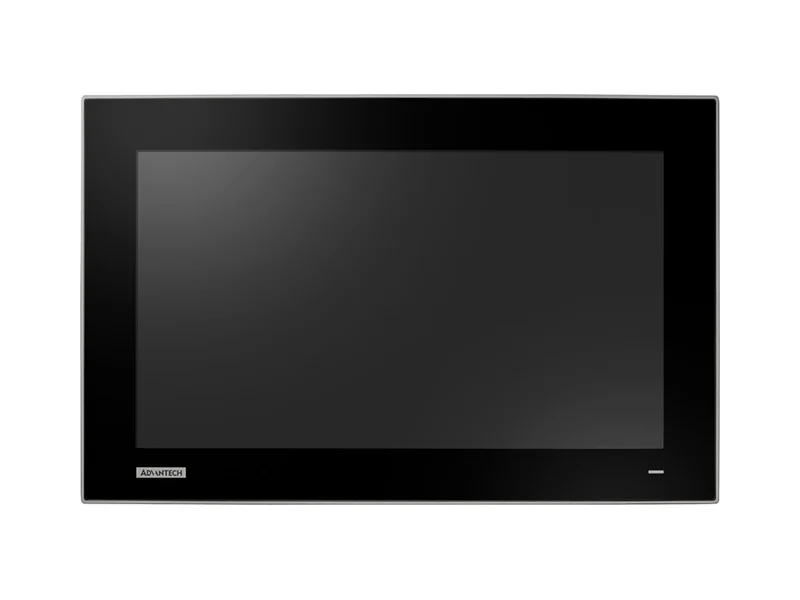

FPM-724W

23,8″ · Full HD 1920 × 1080 · P-CAP 10 nokta · HDMI/DP/VGA
