IoT ve Kestirimci Bakım
Döner ekipmanın titreşim ve sıcaklık verisini kablosuz toplamak, LoRaWAN ağ geçidi ve uç bilgisayarla SCADA ya da buluta taşımak ve yapay zekâ ile bozulma eğilimini izlemek için ADVANTECH WISE titreşim sensörleri, ağ geçitleri ve UNO, MIC serisi uç bilgisayarlar kullanılır. Pano, rulman ve trafo sıcaklığı için OMRON ve PANASONIC temassız sıcaklık sensörleri ile HIKROBOT termal kameralar; kirlenen sensörü, kopan kabloyu ve ömrü dolan cihazı önceden bildiren IO-Link ve öz izleme sensörleri için OMRON, PANASONIC ve TELEMECANIQUE ürünleri de bu sayfada üreticilerin kendi örnekleriyle anlatılır.
Kestirimci bakım neyi çözer?
Takvime bağlı bakımda parça, durumu ne olursa olsun belirli aralıklarla değiştirilir ya da arıza ortaya çıkana kadar fark edilmez; durum izlemede ise motor, pompa, kompresör ve fan gibi döner ekipmanın titreşimi ve sıcaklığı, sahadaki sensörlerin ışık seviyesi ve teşhis bilgisi sürekli toplanarak bakımın zamanı bu veriye göre belirlenir. ADVANTECH’in petrokimya vakasında kablosuz sensörlerle bir iki hafta veri toplandıktan sonra, üretim durdurulmadan ekipmanın sağlıklı durumuna göre bozulma düzeyini izleyen ve yedi günlük bozulma eğilimi tahmini sunan bir yapay zekâ sağlık modeli kurulabildiği belirtilir. Sensör tarafında OMRON, algılama yüzeyinde biriken toz ve kirin gelen ışık seviyesini düşürerek hatalı algılamaya ve cihazın durmasına yol açabildiğini, IO-Link üzerinden ışık seviyesini izlemenin bunu önlediğini anlatır; PANASONIC ise sensör teşhisini sensörün kendisine bırakan bu yaklaşımı önleyici bakımdan kestirimci bakıma geçiş olarak tanımlar.
1. LoRaWAN ile kablosuz titreşim ve sıcaklık izleme
ADVANTECH WISE-2410, ARM Cortex-M4 işlemci, LoRa alıcı-verici, üç eksenli ivmeölçer ve sıcaklık sensörünü tek gövdede birleştiren LoRaWAN durum izleme sensörü olarak pompa, HVAC sistemi, motor ve tesis izleme uygulamalarına yönelik konumlandırılır ve ISO 10816/20816 ile uyumludur. Saha verisini işleyen sensör; VRMS, ARMS, tepe, yer değiştirme, basıklık, tepe faktörü, çarpıklık ve standart sapma değerlerini doğrudan kendi üzerinde hesaplayıp uygulamaya iletir. IP66 gövdeli cihaz, iki adet pil ile saatte bir veri gönderim senaryosunda 2 yıla kadar pil ömrü sağlar.
WISE-2410SK ise aynı WISE-2410 sensörüne dayanan LoRaWAN kablosuz durum izleme başlangıç kitidir. ADVANTECH verilerine göre küresel bir üretici, yürüttüğü pilot çalışmayı 50 sensörlük ilk kurulumdan Avustralya, Asya-Pasifik ve ABD sahalarında 2.000 adedi aşkın sensörlük geniş ölçekli bir izleme ağına taşımıştır.
2. Kompresör ve motorlarda kablolu, yüksek frekanslı titreşim izleme
ADVANTECH WISE-2460, RS-485 hattı üzerinden Modbus/RTU protokolüyle haberleşerek Z ekseninde titreşim ölçümü gerçekleştiren; ISO 10816-1 uyumlu bu kablolu sensör için üretici pompa, hava kompresörü, dişli kutusu, motor, fan ve iş mili gibi ekipmanları izleme hedefi olarak sayar. WISE Studio yazılımı aracılığıyla 10 adede kadar algılama bandı tanımlanabilen cihazdan doğrudan zaman dalga formu verisi alınabilirken, ADVANTECH’in plastik enjeksiyon vakasında sensör kompresörün motor, vida ve piston noktalarına monte edilerek elde edilen veriler analiz amacıyla MIC-770 V3 fansız sisteme aktarılır. Sahada yürütülen bu örnek uygulamada normal titreşim örüntüsünden taban çizgisi oluşturulur, WISE Studio üzerinden ISO 10816 alarm eşikleri belirlenerek anormal titreşim durumlarında sistem tarafından alarm üretilmesi sağlanır.
ARM Cortex-M33 işlemci barındıran akıllı titreşim sensörü WISE-2461, RS-485 Modbus RTU haberleşme altyapısıyla üç eksende ölçüm yapıp her eksen için 6 adede kadar özelleştirilebilir frekans bandı tanımlanmasına imkân tanır. Cihaz 16384 noktalık dalga formu ve 6400 çizgi FFT çözünürlüğü sunarken, paslanmaz çelikten imal edilmiş IP68 koruma sınıfına sahip reçine dolgulu gövdesiyle −40…85 °C arasında çalışır. Kablo çekmenin zor olduğu noktalar için veri sayfası, Modbus RTU verisini LoRaWAN’a taşıyan WISE-2200-M modülünü kablosuz seçenek olarak listeler.
| ADVANTECH sensör | Ölçüm | Bağlantı | Gövde |
|---|---|---|---|
| WISE-2410 | 3 eksen, 10–1000 Hz, ±16 g; sıcaklık −20…120 °C | LoRaWAN, pil (2 yıla kadar, saatte bir gönderim) | IP66 |
| WISE-2410X | 3 eksen, 5–1000 Hz, ±2/±4/±8/±16 g | LoRaWAN, pil; IECEx/ATEX | IP65 |
| WISE-2460 | Z ekseni, 5–10.000 Hz, ±50 g | RS-485, Modbus/RTU | IP68 |
| WISE-2461 | 3 eksen, 5–6000 Hz; 6400 çizgi FFT | RS-485, Modbus RTU | IP68, paslanmaz |
Değerler üreticilerin veri sayfalarından ve yayımladığı vakalardandır; kendi ekipmanınız için seçim proje bazında yapılır.
3. Patlayıcı ortamlarda titreşim izleme
ADVANTECH’in patlamaya dayanıklı LoRaWAN akıllı titreşim sensörü WISE-2410X; IECEx Zone 2, Zone 21, ATEX2, C1D2, TS ve INMETRO uyumluluklarıyla patlayıcı atmosfer riski taşıyan alanlar için konumlandırılır. Dahili üç eksenli ivmeölçer ile sıcaklık sensörünü barındıran pilli cihaz; VRMS, ARMS, tepe değeri, yer değiştirme, basıklık, tepe faktörü, çarpıklık ve standart sapma parametrelerini kendi işlemcisinde hesaplar ve kablolama gerektirmez. IP65 muhafazalı gövdesiyle uzaktan yapılandırılabilen sensör, ISO 10816 ve ISO 20816 standartlarıyla uyumlu biçimde 0…70 °C arasında çalışır; bölge sınıflandırması ve uygunluk değerlendirmesi ise her tesiste proje bazında yapılır.
4. LoRaWAN ağ geçidiyle SCADA ve bulut bağlantısı
ADVANTECH WISE-6610 V2 endüstriyel LoRaWAN ağ geçidi, Semtech SX1302 yonga seti ve en fazla 500 düğüm bağlantısını destekleyen gömülü LoRaWAN ağ sunucusu barındırarak sahadaki kablosuz sensörlerin verilerini merkezi yazılımlara aktarır. Standart modellerinde Modbus/TCP ve MQTT protokollerini destekleyen cihaz, -EL sürümlerinde BACnet ile OPC UA seçeneklerini sunarken Node-RED ve Edgelink yazılım paketleriyle esnek veri işleme ortamı sağlar. Actility, The Things Network, ChirpStack ve AWS ağ sunucularıyla uyumlu çalışan sistem, ek adaptörle 4G geri bağlantı olanağı sunarken IP67 gövdeli ve 16 kanallı WISE-6610P modeli PoE besleme desteğiyle direk veya duvara monte edilir.
Yarı iletken fabrikasında gerçekleştirilen CDA uygulamasında vakadaki WISE-6610 ağ geçidi, Modbus TCP protokolü aracılığıyla fabrika kontrol odasındaki SCADA altyapısına doğrudan bağlanır. Bu vaka kapsamında kompresör denetimi amacıyla sahaya yerleştirilen WISE-2410 sensörlerinden alınan ölçüm verileri, ağ geçidi üzerinden SCADA sistemine taşınarak operasyonel izleme süreçlerine dahil edilir.
5. Enerji sayaçları ve yardımcı tesis ekipmanı
ADVANTECH’in tek kanallı RS-485 I/O modülü WISE-2200-M, sahada bulunan Modbus/RTU uyumlu sensör ve sayaç verilerini LoRaWAN protokolüne çevirerek 128 adede kadar adres ile 30 kural ayarını destekler. Tayvan’da bir ilçe yönetiminin okul enerji yönetimi projesinde 10.000 sayaca bağlanan 10.000 adet WISE-2200-M modülünün verileri yalnızca 500 adet vakadaki WISE-6610 ağ geçidi kullanılarak toplanır ve okul yönetim ofisine iletilir. ADVANTECH test verilerine göre yoğun yapılaşmanın bulunduğu alanlarda 100 ile 500 metre arasında kablosuz bağlantı etkilenmezken açık alanda kapsama mesafesi 10 kilometreyi aşabilmiştir.
Tayvan’da bir hastanede yürütülen uygulamada WISE-2410 sensörleri mıknatıslı taban yardımıyla sürekli çalışan chiller ve gaz sistemlerine monte edilerek dönüş hızı ile ivme parametrelerini LoRaWAN üzerinden iletir. Projede WISE-2200-M modülleri enerji sayaçlarının RS-485 verilerini toplarken vakadaki WISE-6610 ağ geçitleri bu verileri Ethernet üzerinden yönetim ofisindeki MIC-770 V3 fansız sisteme aktarır. MIC-770 V3 verileri görselleştirip hastane yönetim otomasyonuna bağlar ve toplanan verileri ileri analiz amacıyla kurumun özel bulut altyapısına aktarırken, ortamdaki 2,4 GHz frekans parazitlerinden kaçınmak için Sub-GHz bant tercih edilir.
6. Döner ekipmanda yapay zekâ ile sağlık modeli (PHM)
ADVANTECH’in petrokimya tesisinde gerçekleştirdiği PHM uygulamasında motor, pompa, kompresör ve üfleyici ekipmanları için WISE-2410 pilli LoRa titreşim sensörleri ile vakadaki WISE-6610 ağ geçidini içeren kestirimci bakım altyapısı devreye alınır. Saha şartlarında kablosuz sensörlerle bir iki haftalık süre boyunca veri toplandıktan sonra, üretim süreçleri durdurulmadan mevcut ekipmanların sağlıklı durumlarına göre bozulma düzeylerini izleyen yapay zekâ modeli yapılandırılır. Oluşturulan sağlık modeli, ekipmanlarda erken bozulma düzeyine ulaşıldığında yedi günlük bozulma eğilimi tahmini üreterek ilgili teknik ekiplere durum hakkında ön uyarı bildirimi sunar.
ADVANTECH, Jetson Orin Nano işlemci tabanlı MIC-711-ON uç bilgisayar sisteminin temel kullanım alanları arasında yapay zekâ ile IoT teknolojilerini birleştirerek ekipman arızalarını öngören kestirimci bakım uygulamalarını gösterir. JetPack 6.2 altyapısı ve Super Mode desteğiyle donatılan MIC-AI sistemleri 67 TOPS’a kadar yapay zekâ işlem gücü sunar.
7. Uç bilişim (edge) IoT ağ geçidi ile makine verisi
ADVANTECH’in fabrika otomasyonu için konumlandırdığı UNO-137 endüstriyel IoT edge cihazı; CODESYS, WISE-DeviceOn ve DAQNavi yazılım platformlarını destekleyerek saha donanımlarının entegrasyonunu sağlar. Makine izleme senaryolarında dahili dijital giriş çıkış portları doğrudan veya USB I/O modülleriyle kullanılabilirken, DAQNavi yazılımı arıza tahmini süreçlerini destekler ve Wi-Fi, LTE ile 5G seçenekleri üzerinden uzak varlık yönetimini sağlar. −40…70 °C çalışma sıcaklığına, izoleli iletişim portlarına, TPM 2.0 donanım güvenlik birimine ve IEC-61010 uygunluğuna sahip olan bu cihaz zorlu endüstriyel ortamlarda görev yapar.
ADVANTECH UNO-137 ve UNO-148 sistemleri AWS IoT Greengrass yeterliliğine sahip olup WISE-DeviceOn platformu aracılığıyla veri toplama, görselleştirme, arıza tahmini ile uzaktan yönetim süreçlerini yürütür. UNO-148 modelinin iki adet 2500BASE-T Ethernet portu Zamana Duyarlı Ağ yani TSN teknolojisini desteklerken cihaz hem Azure IoT Edge hem de AWS IoT Greengrass sertifikalarıyla öne çıkar. Bu uç bilişim cihazları, üretim sahasından toplanan makine verilerinin bulut ortamlarına veya üst seviye ağ altyapılarına iletilmesine olanak tanır.
Sıcaklık izleme, sensör teşhisi ve izlenebilirlik
Titreşim ve enerji verisi ekipmanın sağlığını anlatır; ancak hattın kendisi de sensörlerden, emniyet cihazlarından ve görüntü işleme sistemlerinden oluşur ve bunların kirlenmesi, kablosunun kopması ya da ömrünün dolması da duruşa yol açar. OMRON örnekleri ES1B veri sayfası, IO-Link broşürü, E3Z, E3NX-FA, F3SG-SR ve G9SX kaynaklarından; PANASONIC örnekleri Grid-EYE kataloğu, HG-C ve FX-550L öz izleme belgeleri ve SF4D kılavuzundan; TELEMECANIQUE örnekleri XU kataloğu, su pompalama broşürü ve XG RFID kılavuzundan; HIKROBOT bilgileri ürün verilerinden alınmıştır.
8. Temassız sıcaklıkla rulman, pano ve trafo izleme
OMRON ES1B temassız termosensör, yüksek gerilim dağıtım panolarında, trafolarda ve rulmanlarda aşırı ısı yayılımını algılayarak arızanın yerini tespit etmeye yardımcı olur; OMRON’a göre böylece daha fazla hasar ve maliyet önlenebilir. Klasik termokupl elemanlarından farklı olarak zamanla bozulmayan bu yapısıyla ES1B, K tipi termokupl gibi davranarak herhangi bir sıcaklık kontrol cihazı ya da alarm ünitesiyle çalışabilir ve alarm durumunu belirlemek için bir panel göstergesine (ör. K3MA) bağlanabilir. OMRON ES1C ise 0–400 °C ölçüm aralığı, 100 ms/%90 yanıt süresi ve 4–20 mA analog çıkışı sayesinde PLC veya kontrol cihazlarına sıcaklık verisini aktarırken paslanmaz gövdesi ile IP67 eşdeğeri koruma sunar.
PANASONIC Grid-EYE AMG88xx serisi, 8 × 8 piksellik iki boyutlu alanın sıcaklığını dijital değer olarak verir ve PANASONIC’in önerilen uygulamaları arasında fabrika otomasyonunda arıza önleme yer alır. Dar açılı AMG883642 ve konnektörlü AMG8854M01 de aynı uygulamaya önerilir; PANASONIC, termopil sensörlerin yakındaki ısı kaynaklarından, hava akımlarından veya gövde temasından ötürü kısmi sıcaklık değişimleri gösterebileceğini belirterek saha performansının gerçek çalışma koşullarında doğrulanmasını önerir.
| Ürün | Algılama | Çıkış |
|---|---|---|
| OMRON ES1B | Nokta ölçüm; 10–70, 60–120, 115–165, 140–260 °C aralıkları | K tipi termokupl eşdeğeri |
| OMRON ES1C | Nokta ölçüm; 0–400 °C, 100 ms/%90 yanıt | 4–20 mA, IP67 eşdeğeri |
| PANASONIC Grid-EYE AMG88 | 8 × 8 (64 piksel) alan sıcaklığı | Dijital sıcaklık değeri |
| HIKROBOT MV-CI003-GL-T6 | 640 × 512 termal görüntü; −20…150 / 0…550 °C | Gigabit Ethernet, bölge alarmı |
Değerler üreticilerin veri sayfalarından ve yayımladığı vakalardandır; kendi ekipmanınız için seçim proje bazında yapılır.
OMRONES1B-60-120CKızılötesi termosensör, 60–120 °COMRONES1B-140-260CKızılötesi termosensör, 140–260 °C
OMRONES1C-A40Kızılötesi termosensör, 0–400 °C, 4–20 mA
PANASONICAMG8833Grid-EYE termal dizi, 8 × 8 piksel
PANASONICAMG883642Grid-EYE dar açılı, 35,6°
PANASONICAMG8854M01Grid-EYE dar tip, konnektörlü kart9. Termal (LWIR) kamera ile bölgesel sıcaklık alarmı

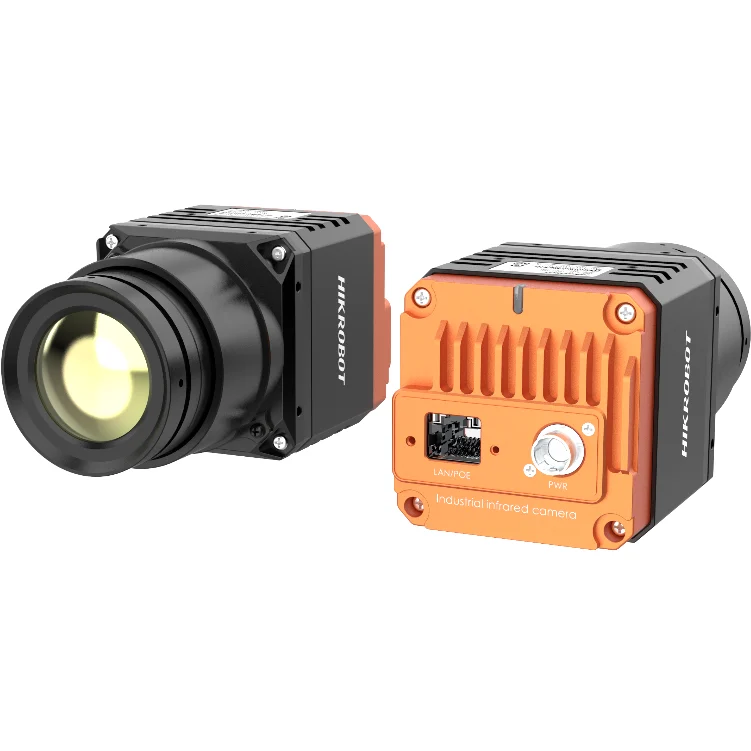

HIKROBOT, 2022’deki lansmanında uzun dalga kızılötesi (LWIR) endüstriyel kamera ailesini VOx soğutmasız dedektörle genişlettiğini duyurmuştur. Bu ailenin sıcaklık ölçüm modeli olan HIKROBOT MV-CI003-GL-T6 termal kamera, 640 × 512 çözünürlüklü dedektörüyle nokta, çizgi, çokgen ve daire şeklinde esnek ölçüm kurallarını destekler. Sistem, belirlenen alanlarda tek bölge veya çok bölge için sıcaklık ölçüm alarmları yapılandırmasına imkân tanır; kamera Gigabit Ethernet üzerinden GigE Vision ve GenICam ile haberleşir, istemci yazılımı MVS’dir.
Farklı çalışma koşullarına uyum sağlayan HIKROBOT T6 modeli, –20…150 °C veya 0…550 °C ölçüm aralıklarında ±2 °C ya da okumanın ±%2’si kadar doğrulukla veri toplar. Sahadaki doğrudan görsel gözlem ihtiyaçları için tasarlanan MV-CI003-GL-N6 ve N15 modelleri ise 10 ms altındaki tepki süreleri ile PoE desteği üzerinden çalışma olanağı sunar. Gözlem odaklı bu yapılandırmalarda N6 modeli 15 farklı renk paleti seçeneği barındırırken, T6’nın 12 pinli konnektöründe opto-izole giriş ve çıkış hatları bulunur; HIKROBOT kaynaklarında pano veya rulman izleme vakası yayımlanmadığından uygulama uygunluğu proje bazında değerlendirilir.
10. IO-Link sensörlerde kirlenme uyarısı ve teşhis
Endüstriyel üretim hatlarında algılama yüzeyinde biriken toz veya kirlilik gelen ışık seviyesini düşürerek hatalı algılamalara yol açabileceğinden, OMRON IO-Link fotoelektrik sensörleri ışık yoğunluğu verilerini sürekli izleyerek hatalı algılama oluşmadan erken uyarı verir; OMRON bunu kestirimci bakım olarak konumlandırır. Standart 3 telli kablo üzerinden yalnız AÇIK/KAPALI durumunu değil, gelen ışık seviyesi ve çalışma süresi gibi parametreleri de aktaran OMRON E3Z-IL3 ve E3S-DC serisi, kablo kopmalarını veya arızalı parçaları gerçek zamanlı bildirip montaj hatalarını bireysel tanımlama kodlarıyla engeller. Fiber optik tarafta ise OMRON E3NX-FA akıllı fiber yükselteç modeli, Dinamik Güç Kontrolü (DPC) özelliğiyle toz veya titreşim kaynaklı ışık kayıplarını otomatik telafi ederken, telafi sınırına ulaşıldığında Smart Verification sistemi üzerinden kestirimci bakım için alarm çıkışı verir.
Saha düzeyindeki teşhis imkanlarını genişleten TELEMECANIQUE XU uygulama serisi fotoelektrik sensörleri, IODD dosyalarının otomatik okunması ve algılama parametrelerinin uzaktan yapılandırılması vasıtasıyla bakım süreçlerine gerçek zamanlı veri sağlar. TELEMECANIQUE kataloğunda belirtilen mimari yapıda sinyal kalitesi ile sensör durumu sürekli izlenirken, sahadaki IO-Link master birimi toplanan verileri MQTT ve OPC UA protokolleriyle üst katmandaki ağ geçidi veya uç sunucu sistemlerine iletir. FST’deki TELEMECANIQUE XUMR kontrast işaret sensörleri (ör. XUMRAGAYM8) ise teach modu veya IO-Link üzerinden hassasiyet ayarı sunarak IP67 ve IP69K koruma sunar.
OMRONE3Z-T81-IL3-2MKarşılıklı fotoelektrik, IO-LinkOMRONE3Z-R81-IL3-2MReflektörlü fotoelektrik, IO-LinkOMRONE3Z-D82-IL3-2MCisimden yansımalı, IO-Link
OMRONE3S-DCRenk işareti sensörü, IO-Link modeller
OMRONE3NX-FAAkıllı fiber yükselteç, DPC alarmı
TELEMECANIQUEXUMRAGAYM8RGB kontrast sensörü, IO-Link
TELEMECANIQUEXUMRAWAYM8Beyaz ışıklı kontrast sensörü, IO-Link
TELEMECANIQUEXUMRACAYM8Renkli kontrast sensörü, IO-Link
TELEMECANIQUEXUMRAWAYP015Kontrast sensörü, IO-Link, M12 pigtail11. Kendi durumunu bildiren öz izleme sensörleri
PANASONIC HG-C1000L öz izleme sensörü, ölçüm verisiyle birlikte kendi donanım durumunu IO-Link master vasıtasıyla üst sisteme aktararak sahada arıza nedenlerinin hızla tespit edilmesine olanak tanır. Cihaz kendi sağlık durumunu Normal, Bildirim, Dikkat ve Arıza olmak üzere dört farklı kademede değerlendirerek gelen ışık yoğunluğundaki azalmayı bildirim, çalışma saati sınırına yaklaşmayı dikkat, kısa devre veya EEPROM hasarını ise arıza olarak raporlar. PANASONIC ambalaj sektörü kılavuzunda önleyici bakım ve çalışma izleme amacıyla konumlandırılan bu mimaride, arızalanan veya ömrünü tamamlayan sensör değiştirildiğinde gerekli parametre ayarları bağlı IO-Link master tarafından otomatik olarak yeni cihaza yüklenir.
PANASONIC’in IO-Link uyumlu dijital fiber sensörü FX-550L de aynı öz izleme yapısıyla kendi durumunu IO-Link master üzerinden bildirir ve saha verisini önleyici bakım ile çalışma izleme için toplar. PANASONIC’in “önleyici bakımdan kestirimci bakıma” geçiş olarak tanımladığı bu yaklaşımda, sensör teşhis yükü doğrudan uç cihazın üzerine bırakılır ve PLC kaynaklarının yalnızca süreç kontrolüne odaklanması sağlanır. IO-Link V1.1 ve COM3 haberleşme standartlarını destekleyen FX-550L, parametrelerin dış arayüzden topluca ayarlanabilmesine imkân tanırken gelen ışık yoğunluğu takibinde STD modunda 0–4.000, HYPR modunda ise 0–9.999 gösterge aralıklarıyla esnek izleme olanağı sunar.
| PANASONIC öz izleme durumu | Ne anlatır? |
|---|---|
| Normal | Sensör olağan çalışıyor |
| Bildirim | Gelen ışık yoğunluğu azaldı; ayar kontrolü |
| Dikkat | Servis ömrü sonuna yaklaşıldı; değiştirilmeli |
| Arıza | Kısa devre, kopukluk, EEPROM hasarı |
12. Emniyet cihazlarında ışık marjı ve uzaktan teşhis
Emniyet sistemlerinde koruma sağlarken bakım kolaylığı sunan OMRON F3SG-SR emniyet ışık perdesi, IO-Link arayüzü üzerinden proses ve servis verilerinin uzaktan izlenmesine olanak tanıyarak kir birikiminden kaynaklı ışık kayıplarını kestirimci bakım yaklaşımıyla raporlar. Yapılandırma aksesuarı olan Intelligent Tap (ör. F39-SGIT-IL3) ile parametrelerin yedeklenmesi ve geri yüklenmesi sağlanarak bakım kurulum sürelerinde %90’a varan azalma elde edilebilir. OMRON G9SX emniyet kontrolörü ön yüzdeki LED’lerle ayrıntılı teşhis verir; G9SX-NS ile bağlanan en çok 30 D40A temassız kapı şalterinin her birindeki iki renkli LED kapı durumunu ve kablo kopmasını gösterir, OS32C emniyet lazer tarayıcı ise LED ekranı ve 8 sektör göstergesiyle durumu bildirir.
PANASONIC SF4D emniyet ışık perdesi serisi, ön panelindeki dijital göstergede ışık geliş marjını 1–3 arasında sayısal değerlerle göstererek algılama yüzeyindeki kir veya montaj gevşemesi kaynaklı ışın kaymalarını çalışma öncesinde fark etmeyi kolaylaştırır. Sisteme eklenen SFD-WL3 IO-Link haberleşme aksesuarı vasıtasıyla tek tek ışınların 32 seviyeli gelen ışık yoğunluğu, dış ışık ve kilitlenme bilgileri hata koduyla birlikte üst cihaza aktarılır ve PANASONIC’e göre bu bilgi bakım gerekip gerekmediğine karar vermeye yardım eder. Değişim gereken durumlarda ise aksesuar üzerinde saklanan ayar verileri yeni ışık perdesine tek dokunuşla aktarılır; teşhis verisi bakım içindir, emniyet fonksiyonunun kendisini değiştirmez.
13. RFID ile kalıp baskı sayısı ve varlık izleme
Endüstriyel kalıplama süreçlerinde varlık takibini otomatikleştiren OMRON V680 RFID sistemi, kalıplara yerleştirilen RF etiketleri ve makineye monte edilen antenler aracılığıyla kalıp bilgilerini doğrudan okuyarak kaliteyi etkileyen toplam baskı süresi ile baskı sayısının izlenmesini sağlar. Kalıplama işleminden önce gerçekleştirilen otomatik kalıp kontrolü sayesinde hatta yanlış kalıp takılması durumunda OMRON’a göre hatalı üretim önlenir. Anten, amplifikatör ve kontrolör birimlerini tek gövdede toplayan OMRON V680S okuyucu/yazıcı modelleri ise Modbus TCP protokolü ve dahili web tarayıcı arayüzü üzerinden ayar, izleme ve etiket haberleşme işlevlerini yürütür.
Ürün izlenebilirliği ve esnek üretim hatları için geliştirilen TELEMECANIQUE OsiSense XG RFID serisi, Modbus TCP/IP ve EtherNet/IP endüstriyel haberleşme protokollerini destekleyerek tesis genelinde varlık ve erişim kontrolü sunar. Dahili iki portlu anahtara sahip TELEMECANIQUE XGCS850C201 kompakt akıllı anten iki Ethernet portuyla yıldız ya da zincir topolojiye izin verir ve 32 adede kadar anten zincirleme bağlanabilir. Saha bakım süreçlerinde kullanılan XG serisi taşınabilir RFID terminali ise etiketlere doğrudan veri yazıp okurken akıllı antenlerin saha teşhisini ve yazılım güncellemelerini gerçekleştirir.
OMRONV680S-HMD6x-ETNEthernet RFID okuyucu, web arayüzü
OMRONV680S-D2KF6x/D8KF6xV680S FRAM RF etiketleri
OMRONV680-D1KP/D2KFV680 RF etiketleri
TELEMECANIQUEXGCS850C201Ethernet çift portlu RFID anten
TELEMECANIQUEXGST2422/2020RFID el terminali, anten teşhisi
TELEMECANIQUEXGHB44xx4513,56 MHz endüstriyel etiket14. Depo ve tankta ultrasonik seviye izleme
Su depolama tesislerinde seviye takibi için sunulan TELEMECANIQUE XX serisi ultrasonik sensörler, hedefin şeklinden, renginden, dokusundan veya saydamlığından etkilenmeden temassız algılama gerçekleştirir. Su pompalama broşüründe uzun mesafeli seviye izleme amacıyla konumlandırılan TELEMECANIQUE XXA30P2AM12 modeli, M30 açılı yapısı ve 2 m algılama mesafesiyle öne çıkarak seviye verilerini iletir. Analog çıkışlı modeller 4…20 mA veya 0…10 V sinyal verir; FST’deki XXA30P2AM12 akım, XXA30P2VM12 gerilim çıkışlıdır.
15. Görüntü işleme cihazlarında durum göstergesi ve veri bağlantısı
Görsel denetim uygulamalarında görev alan HIKROBOT SC3000X görüntü sensörü, gövdesindeki 360° görsel gösterge yapısıyla cihaz çalışma durumunu sahada doğrudan sunarak bakım ve hata ayıklama adımlarını kolaylaştırır. IP67 koruma sınıfına sahip SC3000X ve SC2000E modelleri; PROFINET, Modbus ve EtherNet/IP endüstriyel protokolleri üzerinden topladıkları görüntü verilerini PLC ve üst kontrol katmanlarına iletir. Kod okuma tarafında yer alan HIKROBOT ID3000 ile ID2000 serisi cihazlar ise halkanın üst kısmındaki gösterge ışıkları ve sesli uyarıcı birimleriyle okuma sonuçlarını bildirirken ID5000 serisi kod puanı ve baskı kalitesi değerlendirmesi yaparak hat verilerini üst sistemlere aktarır.
Görüntü işleme yazılımı tarafında HIKROBOT VisionMaster (VM) 5.0 sürümü, bünyesindeki kenar öğrenme (edge learning) araçları ve 170’ten fazla modül bileşeniyle kamera, I/O ve ışık kaynaklarının tek merkezden yönetilmesini sağlar. Donanım altyapısında dördü PoE olmak üzere 7 GigE arayüzü barındıran HIKROBOT VC5000 görüntü kontrolörü sahadaki çoklu kamera ağlarını kontrol ederken PoE seçenekli MV-CU060-10GM gibi GigE kameralar tek kabloyla hem veri hem besleme alabilir.
HIKROBOTSC3000 Akıllı Kamera360° durum göstergesi, IP67
HIKROBOTSC2000E Akıllı KameraPROFINET, Modbus, EtherNet/IP
HIKROBOTSC5000X / SC6000 Akıllı KameraDerin öğrenme, kenar öğrenme
HIKROBOTID5000 Kod OkuyucuKod kalitesi değerlendirme
HIKROBOTVC5000 Görüntü Kontrolörü7 GigE arayüz, 4’ü PoE
HIKROBOTMV-CU060-10GM6 MP GigE kamera, PoE opsiyonelHangi ihtiyaçta hangi ürün?
| İhtiyaç | Ürün grubu |
|---|---|
| Pilli, kablosuz titreşim ve sıcaklık izleme | ADVANTECH WISE-2410, Ex alanda WISE-2410X |
| Kablolu, yüksek frekanslı titreşim ve FFT | ADVANTECH WISE-2460 / WISE-2461 |
| Sensör ve sayaç verisini toplama, SCADA / bulut | ADVANTECH WISE-6610 V2 / WISE-6610P, WISE-2200-M |
| Uç bilişim, görselleştirme ve yapay zekâ | ADVANTECH UNO-137 / UNO-148, MIC-770 V3, MIC-711-ON |
| Rulman, pano ve trafo sıcaklığı | OMRON ES1B / ES1C, PANASONIC Grid-EYE, HIKROBOT MV-CI003-GL-T6 |
| Sensör kirlenmesi, kablo kopması, ömür sonu | OMRON E3Z IO-Link / E3NX-FA, PANASONIC HG-C L3 / FX-550L, TELEMECANIQUE XUMR |
| Emniyet cihazı teşhisi | OMRON F3SG-SR / G9SX, PANASONIC SF4D |
| Kalıp ve varlık izleme | OMRON V680S, TELEMECANIQUE XG RFID |
| Depo seviyesi | TELEMECANIQUE XXA30 |
Kaynak: ADVANTECH WISE ve UNO veri sayfaları, ürün sayfaları ve vaka çalışmaları; OMRON ES1B/ES1C, E3Z, E3NX-FA, F3SG-SR, G9SX, D40A, OS32C ve V680 belgeleri ile IO-Link broşürü; PANASONIC Grid-EYE kataloğu, HG-C ve FX-550L öz izleme belgeleri, SF4D kılavuzu; TELEMECANIQUE XU kataloğu, su pompalama broşürü ve XG RFID kılavuzu; HIKROBOT ürün verileri. Vakalardaki sonuçlar üreticilerin kendi açıklamalarıdır; kendi tesisiniz için sensör yerleşimi, alarm eşikleri ve ağ yapısı proje bazında belirlenir.
